পণ্যের বিবরণ:
|
| ব্র্যান্ড: | BOE | তির্যক আকার: | 10.4" |
|---|---|---|---|
| সক্রিয় এলাকা: | 211.2(W)×158.4(H) মিমি | রেজোলিউশন: | 800(RGB)×600, SVGA 96PPI |
| উজ্জ্বলতা: | 350 cd/m² (টাইপ।) | দেখার কোণ: | 80/80/65/75 (টাইপ) |
| পরিবেশ: | Operating Temperature: -20 ~ 70 °C ; অপারেটিং তাপমাত্রা: -20 ~ 70 ° সে; Storage Tem |
| মৌলিক তথ্য: | নির্মাতা | প্যানেল মডেল 1 সামঞ্জস্যপূর্ণ | প্যানেলের ধরন | উপনাম |
|---|---|---|---|---|

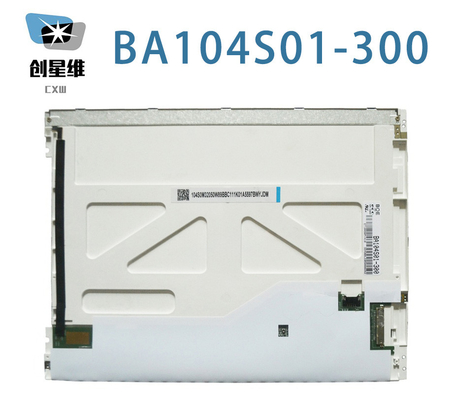

| BA104S01-300 | a-Si TFT-LCD, LCM | ET104S0M-N10 | ||
| পরিবেশ: | RoHS রাজ্য | অপারেটিং টেম্প। | স্টোরেজ তাপমাত্রা। | কম্পনের মাত্রা |
| -২০ ~ ৭০ ডিগ্রি সেলসিয়াস | -30 ~ 80 °C |
| মৌলিক তথ্য: | উজ্জ্বলতা (cd/m2) | দেখার কোণ (L/R/U/D) | প্রতিক্রিয়া সময় (মিঃ) |
|---|---|---|---|
| ৩৫০ (টাইপ) | 80/80/65/75 (টাইপ) | 30 (টাইপ) ((Tr+Td) | |
| সেরা দৃশ্য | প্রদর্শন মোড | কন্ট্রাস্ট অনুপাত | |
| রাত ১২টা | টিএন, সাধারণত সাদা, ট্রান্সমিসিভ | 800: 1 (টাইপ) (ট্রান্সমিসিভ) | |
| ডিসপ্লে রঙঃ | রঙের তাপমাত্রা | রং প্রদর্শন করুন | সাদা সমন্বয় |
| ৮৪৫৫ কে | 262K/16.2M (6-বিট / 6-বিট + FRC) | এক্সঃ0.284; Y:0.320 | |
| ১৯৩১ কালার গ্যামুট: | এনটিএসসি অনুপাত | এসআরজিবি কভারেজ | অ্যাডোবি আরজিবি কভারেজ |
| ৫৭% | ৮০% | ৬০% | |
| ডিসিআই-পি৩ কভারেজ | Rec.2020 কভারেজ | মন্তব্য | |
| ৬০% | ৪৩% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| হোয়াইট ভেরিয়েশন: | 1.25/1.43 (টাইপ./ম্যাক্স.) | ||
| প্যানেলের আকারঃ | 10.4 | |||
|---|---|---|---|---|
| পিক্সেল বৈশিষ্ট্যঃ | পিক্সেল বিন্যাস | পিক্সেল কনফিগারেশন | পিক্সেল পিচ (মিমি) | ডট পিচ (মিমি) |
| 800 ((RGB) × 600 [SVGA] | আরজিবি উল্লম্ব স্ট্রিপ | 0.২৬৪×০.২৬৪ [৯৬পিপিআই] | 0.০৮৮x০।264 | |
| যান্ত্রিক আকারঃ | সক্রিয় এলাকা (মিমি) | বেজেল এরিয়া (মিমি) | রূপরেখা মাত্রা (মিমি) | প্রোফাইল গভীরতা (মিমি) |
| 211.2 ((H) × 158.4 ((V) | 215.0 ((H) × 162.0 ((V) | 236 ((H) × 176.9 ((V) | 5.6±0.3 মিমি | |
| রূপরেখা বৈশিষ্ট্যঃ | ফর্ম ফ্যাক্টর | নির্দেশনা | দিক অনুপাত | আকৃতির স্টাইল |
| সমতল আয়তক্ষেত্র | ল্যান্ডস্কেপ টাইপ | 4(H:V) | ||
| মাউন্টঃ | মুখের মাউন্ট গর্ত (4-Φ2.5, ২-আর ১.২৫) বাম, ডান বেজেল | |||
| অন্যান্য বিবরণ: | ওজন | প্যানেল কভার | চিকিৎসা | |
| ৩০০ গ্রাম (সর্বোচ্চ) | - | অ্যান্টিগ্লার (হেজ 25%) | ||
| ল্যাম্পের বৈশিষ্ট্যঃ | প্রকার | অবস্থান | পরিমাণ | আকৃতি | জীবন ((ঘন্টা) | বাতি বিনিময় |
|---|---|---|---|---|---|---|
| ডাব্লুএলইডি | এজ লাইট টাইপ (উপরের দিকে) | 6S4P | অ্যারে | 30K ((মিনিট) | - | |
| WLED ইলেকট্রিকাল: | ভোল্টেজ সরবরাহ | বর্তমান সরবরাহ | শক্তি | |||
| 19.2/19.8V (টাইপ/সর্বোচ্চ) | ১০০ এমএ (টাইপ) | 1.92/1.98W (টাইপ./ম্যাক্স.) | ||||
| ইন্টারফেস বৈশিষ্ট্যঃ | অবস্থান | ব্যাকলাইট ড্রাইভার | প্রকার | |||
| - | LED ড্রাইভার সহ | সংযোগকারী | ||||
| ইন্টারফেসের বিস্তারিতঃ | ব্র্যান্ড | মডেল | পিন পিচ | পিনের পরিমাণ | পরিমাণ | কনফিগারেশন |
| এসটিএম | MSB24038P5 | 1.২৫ মিমি | ৫টি পিন | ১ পিসি | ||
| ড্রাইভার ইলেকট্রিকাল: | ভোল্টেজ সরবরাহ | বর্তমান সরবরাহ | বিদ্যুৎ খরচ | |||
| 12.০±০.৫ ভোল্ট | - | 2.42/2.84W (টাইপ/ম্যাক্স.) | ||||
| প্যানেল ড্রাইভিং বৈদ্যুতিকঃ | ভোল্টেজ সরবরাহ | বর্তমান সরবরাহ | শক্তি | |||
|---|---|---|---|---|---|---|
| 3.৩ ভোল্ট (টাইপ) | 150/180mA (টাইপ/সর্বোচ্চ) | 0.50/0.59W (টাইপ/ম্যাক্স.) | ||||
| ইন্টারফেস বৈশিষ্ট্যঃ | অবস্থান | সিগন্যাল | প্রকার | |||
| - | LVDS (1 ch, 6/8-বিট) | সংযোগকারী | ||||
| সংযোগকারীর বিবরণঃ | ব্র্যান্ড | মডেল | পিন পিচ | পিনের পরিমাণ | পরিমাণ | কনফিগারেশন |
| এসটিএম | MSB24013P20HA | 1.0 মিমি | ২০টি পিন | ১ পিসি | ||
যার পিক্সেলগুলি আরজিবি উল্লম্ব স্ট্রিপে সাজানো হয়েছে। যান্ত্রিক বিবরণ হিসাবে এটিতে 211.2 ((W) × 158.4 ((H) মিমি সক্রিয় অঞ্চল, 236 ((W) × 176.9 ((H) × 5.9 ((D) মিমি রূপরেখা আকার, 215 এর দেখার ক্ষেত্রের আকার রয়েছে।0 ((W) ×162.0(H) মিমি, অ্যান্টিগ্লার (হেজ 25%) এর পৃষ্ঠ চিকিত্সা সহ, 300g (সর্বোচ্চ) এর নেট ওজন। একটি টিএন, স্বাভাবিকভাবে সাদা, ট্রান্সমিসিভ এলসিএম পণ্য হিসাবে, BA104S01-300 350 সিডি / এম 2 প্রদর্শন উজ্জ্বলতা 800 প্রদান করতে পারেঃ1 ট্রান্সমিসিভ কন্ট্রাস্ট রেসিও, 80/80/65/75 (টাইপ) (CR≥10) (L/R/U/D) দেখার কোণ, 12 টায় সেরা দেখার দিক, এবং 30 (টাইপ) (Tr+Td) ms এর প্রতিক্রিয়া সময়।ধূসর স্কেল বা উপ-পিক্সেলের উজ্জ্বলতা প্রতিটি বিন্দু জন্য একটি 6-বিট / 6-বিট + FRC ধূসর স্কেল সংকেত সঙ্গে নির্ধারিত হয়, এইভাবে 262K/16.2M রঙের একটি প্যালেট উপস্থাপন করে, এছাড়াও 55% রঙের gamut (NTSC) এর কর্মক্ষমতা সহ।এই পণ্যটি 6S4P WLED গ্রহণ করেছে কারণ এটি ব্যাকলাইট সিস্টেম যা এজ লাইট টাইপ (উপরের দিক) হিসাবে স্থাপন করা হয়েছিল এবং 30K ঘন্টা কাজের জীবনকাল রয়েছে, LED ড্রাইভার সহ। BA104S01-300 LVDS (1 ch, 6/8-বিট) ব্যবহার করে, এটি সিগন্যাল ইনপুট সিস্টেম, যা 20 পিন সংযোগকারী দ্বারা সংযুক্ত করা হয়, যার পাওয়ার সাপ্লাই ভোল্টেজ 3.3V (টাইপ)
