পণ্যের বিবরণ:
|
| ব্র্যান্ড: | BOE | তির্যক আকার: | 10.4" |
|---|---|---|---|
| রেজোলিউশন: | 800(RGB)×600, SVGA 96PPI | আউটলাইন আবছা.: | 236 ((W) × 176.9 ((H) × 5.9 ((D) মিমি |
| আলোকসজ্জা: | 350 cd/m² (টাইপ।) | দেখার কোণ: | 80/80/65/75 (টাইপ) |
| পরিবেশ: | Operating Temperature: -20 ~ 70 °C ; অপারেটিং তাপমাত্রা: -20 ~ 70 ° সে; Storage Tem |
| মৌলিক তথ্য: | ব্র্যান্ড নাম | মডেল নাম | প্রকার | মডেল উপনাম |
|---|---|---|---|---|

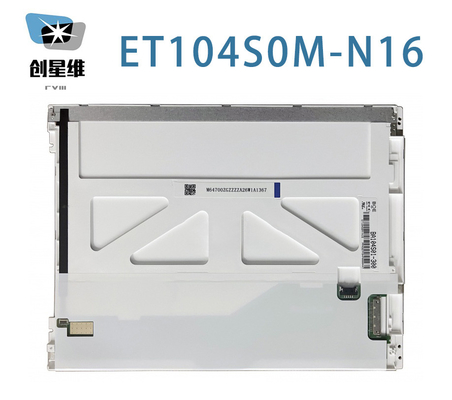

| ET104S0M-N16 | a-Si TFT-LCD, LCM | BA104S01-300-3HP0 | ||
| সর্বোচ্চ রেটিংঃ | RoHS | অপারেটিং তাপমাত্রা | সংরক্ষণ তাপমাত্রা | কম্পনের মাত্রা |
| -২০ ~ ৭০ ডিগ্রি সেলসিয়াস | -30 ~ 80 °C |
| স্ক্রিনের আকারঃ | 10.4 | |||
|---|---|---|---|---|
| পিক্সেল বৈশিষ্ট্যঃ | পিক্সেল সংখ্যা | পিক্সেল বিন্যাস | ডট পিচ (এইচ × ভি) | পিক্সেল পিচ (এইচ × ভি) |
| 800 ((RGB) × 600, SVGA | আরজিবি উল্লম্ব স্ট্রিপ | 0.088×0.264 মিমি | 0.২৬৪×০.২৬৪ মিমি [৯৬পিপিআই] | |
| যান্ত্রিক আকারঃ | ডিসপ্লে এলাকা (H×V) | বেজেল ওপেনিং (এইচ × ভি) | সামগ্রিক মাত্রা (এইচ × ভি) | মোট গভীরতা |
| 211.2×158.4 মিমি | 215.0×162.0 মিমি | ২৩৬×১৭৬.৯ মিমি | 5.6±0.3 মিমি | |
| রূপরেখা বৈশিষ্ট্যঃ | ফর্ম আকৃতি | আকার অনুপাত (H: V) | নির্দেশনা | আকৃতির স্টাইল |
| সমতল আয়তক্ষেত্র | 4:3 | ল্যান্ডস্কেপ টাইপ | ||
| অন্যান্য স্পেসিফিকেশনঃ | ভর | প্যানেল কভার | সারফেস ট্রিটমেন্ট | |
| ৩০০ গ্রাম (সর্বোচ্চ) | - | অ্যান্টিগ্লার (হেজ 25%) | ||
| হোলস অ্যান্ড ব্র্যাকেটস: | মুখের মাউন্ট গর্ত (4-Φ2.5, ২-আর ১.২৫) বাম, ডান বেজেল | |||
| মৌলিক তথ্য: | উজ্জ্বলতা | কাজের মোড | কন্ট্রাস্ট অনুপাত |
|---|---|---|---|
| ৩৫০ সিডি/এম২ (টাইপ) | টিএন, সাধারণত সাদা, ট্রান্সমিসিভ | 800১.১ (টাইপ) (ট্রান্সমিসিভ) | |
| ভাল দৃশ্য | দেখার কোণ | প্রতিক্রিয়া সময় | |
| রাত ১২টা | 80/80/65/75 (টাইপ) | 30 (টাইপ) ((Tr+Td) (ms) | |
| ডিসপ্লে রঙঃ | রঙের তাপমাত্রাঃ | সমর্থন রঙ | রঙ সমন্বয় |
| ৮৩৮১ কে | 262K/16.7M (6-বিট / 6-বিট + হাই-এফআরসি) | এক্সঃ0.285; Y:0.320 | |
| ১৯৩১ কালার গ্যামুট: | এনটিএসসি অনুপাত | এসআরজিবি কভারেজ | অ্যাডোবি আরজিবি কভারেজ |
| ৫৪% | ৭৬% | ৫৭% | |
| ডিসিআই-পি৩ কভারেজ | Rec.2020 কভারেজ | মন্তব্য | |
| ৫৭% | ৪১% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| সাদা অভিন্নতা: | 1.25/1.43 (টাইপ / সর্বোচ্চ) (৯ পয়েন্ট) | ||
| ব্যাকলাইট বৈশিষ্ট্যঃ | প্রকার | অবস্থান | জীবন ((ঘন্টা) | পরিমাণ | আকৃতি | প্রতিস্থাপন |
|---|---|---|---|---|---|---|
| ডাব্লুএলইডি | এজ লাইট টাইপ (উপরের দিকে) | 30K ((মিনিট) | 6S4P | অ্যারে | - | |
| WLED ইলেকট্রিকাল: | ইনপুট ভোল্টেজ | ইনপুট বর্তমান | বিদ্যুৎ খরচ | |||
| 19.৮ ভোল্ট (টাইপ) | ১১০ এমএ (টাইপ) | 1.92/1.98W (টাইপ./ম্যাক্স.) | ||||
| ইন্টারফেস বৈশিষ্ট্যঃ | ডাব্লুএলইডি ড্রাইভারের রাজ্য | শারীরিক প্রকার | ইন্টারফেসের অবস্থান | |||
| LED ড্রাইভার সহ | সংযোগকারী | - | ||||
| ইন্টারফেস বিস্তারিত | ব্র্যান্ড নাম | মডেল নাম | পরিমাণ | পিন | পিন পিচ | পিন কনফিগারেশন |
| এসটিএম | MSB24038P5 | ১ পিসি | ৫টি পিন | 1.২৫ মিমি | ||
| WLED ড্রাইভার ইলেকট্রিকাল: | ইনপুট ভোল্টেজ | ইনপুট বর্তমান | বিদ্যুৎ খরচ | |||
| 12.0±1.2V | - | 2.42/2.84W (টাইপ/ম্যাক্স.) | ||||
| সিগন্যাল ইলেকট্রিকাল: | ইনপুট ভোল্টেজ | ইনপুট বর্তমান | বিদ্যুৎ খরচ | |||
|---|---|---|---|---|---|---|
| 3.৩ ভোল্ট (টাইপ) | 180/230mA (টাইপ/সর্বোচ্চ) | 0.59/0.76W (টাইপ/ম্যাক্স.) | ||||
| ইন্টারফেস বৈশিষ্ট্যঃ | সিগন্যালের ধরন | শারীরিক প্রকার | ইন্টারফেসের অবস্থান | |||
| LVDS (1 ch, 6/8-বিট) | সংযোগকারী | - | ||||
| ইন্টারফেসের বিস্তারিতঃ | ব্র্যান্ড নাম | মডেল নাম | পরিমাণ | পিন | পিন পিচ | পিন কনফিগারেশন |
| এসটিএম | MSB24013P20 | ১ পিসি | ২০টি পিন | 1.0 মিমি | ||
যার পিক্সেলগুলি আরজিবি উল্লম্ব স্ট্রিপে সাজানো হয়েছে। যান্ত্রিক বিবরণ হিসাবে এটিতে 211.2 ((W) × 158.4 ((H) মিমি সক্রিয় অঞ্চল, 236 ((W) × 176.9 ((H) × 5.9 ((D) মিমি রূপরেখা আকার, 215 এর দেখার ক্ষেত্রের আকার রয়েছে।0 ((W) ×162.0(H) মিমি, অ্যান্টিগ্লার (হেজ 25%) এর পৃষ্ঠ চিকিত্সা সহ, 300g (সর্বোচ্চ) এর নেট ওজন। একটি টিএন, স্বাভাবিকভাবে সাদা, ট্রান্সমিসিভ এলসিএম পণ্য হিসাবে, ET104S0M-N16 350 সিডি / এম 2 ডিসপ্লে উজ্জ্বলতা 800 প্রদান করতে পারেঃ1 ট্রান্সমিসিভ কন্ট্রাস্ট রেসিও, 80/80/65/75 (টাইপ) (CR≥10) (L/R/U/D) দেখার কোণ, 12 টায় সেরা দেখার দিক, এবং 30 (টাইপ) (Tr+Td) ms এর প্রতিক্রিয়া সময়।ধূসর স্কেল বা উপ-পিক্সেলের উজ্জ্বলতা প্রতিটি বিন্দুর জন্য 6-বিট / 6-বিট + হাই-এফআরসি ধূসর স্কেল সংকেত দিয়ে নির্ধারিত হয়, এইভাবে 262K / 16.7M রঙের একটি প্যালেট উপস্থাপন করে, এছাড়াও 55% রঙের gamut (NTSC) এর কর্মক্ষমতা সহ।এই পণ্যটি 6S4P WLED গ্রহণ করেছে কারণ এটি ব্যাকলাইট সিস্টেম যা এজ লাইট টাইপ (উপরের দিক) হিসাবে স্থাপন করা হয়েছিল এবং 30K ঘন্টা কাজের জীবনকাল রয়েছে, LED ড্রাইভারের সাথে। ET104S0M-N16 LVDS (1 ch, 6/8-বিট) এর সিগন্যাল ইনপুট সিস্টেম হিসাবে ব্যবহার করে, যা 20 পিন সংযোগকারী দ্বারা 3.3V এর পাওয়ার সাপ্লাই ভোল্টেজের সাথে সংযুক্ত করা হয় (টাইপ)
