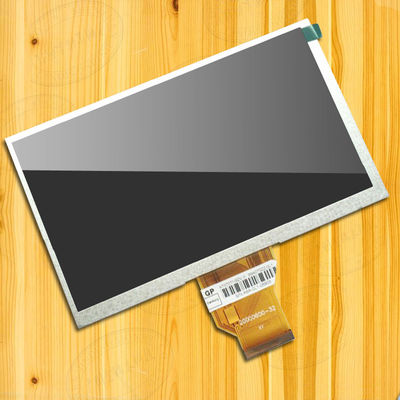

পণ্যের বিবরণ:
|
ব্র্যান্ড: | ইনোলাক্স | তির্যক আকার: | 7.0" |
---|---|---|---|
রেজোলিউশন: | 1024(RGB)×600, WSVGA 170PPI | সক্রিয় এলাকা: | |
উজ্জ্বলতা: | 500 cd/m² (টাইপ।) | দেখার কোণ: | 80/80/60/70 (টাইপ) |
পরিবেশ: | Operating Temp.: -20 ~ 70 °C ; অপারেটিং তাপমাত্রা: -20 ~ 70 °C ; Storage Temp.: -30 |
মৌলিক তথ্য: | নির্মাতা | প্যানেল মডেল | প্যানেলের ধরন | উপনাম |
---|---|---|---|---|

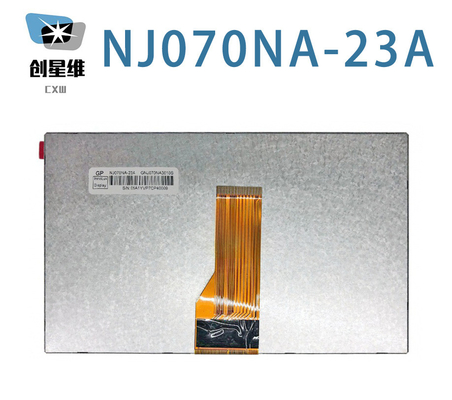

NJ070NA-23A | a-Si TFT-LCD, LCM | - | ||
পরিবেশ: | RoHS রাজ্য | অপারেটিং টেম্প। | স্টোরেজ তাপমাত্রা। | কম্পনের মাত্রা |
-২০ ~ ৭০ ডিগ্রি সেলসিয়াস | -30 ~ 80 °C |
মৌলিক তথ্য: | উজ্জ্বলতা (cd/m2) | দেখার কোণ (L/R/U/D) | প্রতিক্রিয়া সময় (মিঃ) |
---|---|---|---|
৫০০ (টাইপ) | 80/80/60/70 (টাইপ) | ১০/১৫ (টাইপ) | |
সেরা দৃশ্য | প্রদর্শন মোড | কন্ট্রাস্ট অনুপাত | |
৬টা | টিএন, সাধারণত সাদা, ট্রান্সমিসিভ | 800: 1 (টাইপ) (ট্রান্সমিসিভ) | |
ডিসপ্লে রঙঃ | রঙের তাপমাত্রা | রং প্রদর্শন করুন | সাদা সমন্বয় |
৬৬৩৮ কে | 262K/16.7M (6-বিট / 8-বিট) | এক্সঃ0.310; Y:0.330 | |
হোয়াইট ভেরিয়েশন: | 1.33/1.43 (টাইপ / সর্বোচ্চ) (৯ পয়েন্ট) |
প্যানেলের আকারঃ | 7.0" | |||
---|---|---|---|---|
পিক্সেল বৈশিষ্ট্যঃ | পিক্সেল বিন্যাস | পিক্সেল কনফিগারেশন | পিক্সেল পিচ (মিমি) | ডট পিচ (মিমি) |
1024 ((RGB) × 600 [WSVGA] | আরজিবি উল্লম্ব স্ট্রিপ | 0.১৫০৬×০.১৪৩২ [১৭০পিপিআই] | 0.০৫০২×০।1432 | |
যান্ত্রিক আকারঃ | সক্রিয় এলাকা (মিমি) | বেজেল এরিয়া (মিমি) | রূপরেখা মাত্রা (মিমি) | প্রোফাইল গভীরতা (মিমি) |
154.214 ((H) × 85.92 ((V) | 157.21 ((H) × 89.49 ((V) | 164.9 ((H) × 100 ((V) | 4.8±0.3 মিমি | |
রূপরেখা বৈশিষ্ট্যঃ | ফর্ম ফ্যাক্টর | নির্দেশনা | দিক অনুপাত | আকৃতির স্টাইল |
সমতল আয়তক্ষেত্র | ল্যান্ডস্কেপ টাইপ | 16:9 (H:V) | ||
মাউন্টঃ | ছাড়া | |||
অন্যান্য বিবরণ: | ওজন | প্যানেল কভার | চিকিৎসা | |
১৩৫০ গ্রাম (টাইপ) | - | হার্ড লেপ |
ল্যাম্পের বৈশিষ্ট্যঃ | প্রকার | অবস্থান | পরিমাণ | আকৃতি | জীবন ((ঘন্টা) | বাতি বিনিময় |
---|---|---|---|---|---|---|
ডাব্লুএলইডি | এজ লাইট টাইপ | - | - | ২০ কে ((মিনিট) | - | |
WLED ইলেকট্রিকাল: | ভোল্টেজ সরবরাহ | বর্তমান সরবরাহ | শক্তি | |||
8.4/9.9/10.2V (টাইপ/সর্বোচ্চ) | ২৬৫ এমএ (টাইপ) | 2.62W (টাইপ) | ||||
ইন্টারফেস বৈশিষ্ট্যঃ | অবস্থান | ব্যাকলাইট ড্রাইভার | প্রকার | |||
- | না. | সিগন্যাল ইন্টারফেসে অন্তর্ভুক্ত |
প্যানেল ড্রাইভিং বৈদ্যুতিকঃ | ভোল্টেজ সরবরাহ | বর্তমান সরবরাহ | শক্তি | |||
---|---|---|---|---|---|---|
3.3/12/15/-10V (টাইপ) ((DVDD/AVDD/VGH/VGL) | 35/20/0.4/0.8mA (টাইপ) ((DIDD/AIDD/IGH/IGL) | 0.4W (টাইপ) | ||||
ইন্টারফেস বৈশিষ্ট্যঃ | অবস্থান | সিগন্যাল | প্রকার | |||
- | LVDS (1 ch, 6/8-বিট) | এফপিসি | ||||
এফপিসি বিস্তারিতঃ: | ব্র্যান্ড | মডেল | পিন পিচ | পিনের পরিমাণ | পরিমাণ | কনফিগারেশন |
0.5 মিমি | ৪০টি পিন | ১ পিসি |
যার পিক্সেলগুলি আরজিবি উল্লম্ব স্ট্রিপে সাজানো হয়েছে। যান্ত্রিক বিবরণ হিসাবে এটিতে 154.214 ((W) × 85.92 ((H) মিমি সক্রিয় অঞ্চল, 164.9 ((W) × 100 ((H) × 5.1 ((D) মিমি রূপরেখা আকার, 157 এর দেখার ক্ষেত্রের আকার রয়েছে।21 ((W) × 89.49 ((এইচ) মিমি, হার্ড লেপের পৃষ্ঠ চিকিত্সা সহ, নেট ওজন 1350g (টাইপ) । একটি টিএন, সাধারণত সাদা, ট্রান্সমিসিভ এলসিএম পণ্য হিসাবে, এনজে070 এনএ -23 এ 500 সিডি / এম 2 ডিসপ্লে উজ্জ্বলতা 800 সরবরাহ করতে পারেঃ1 ট্রান্সমিসিভ কন্ট্রাস্ট রেসিও, 80/80/60/70 (টাইপ) (CR≥10) (L/R/U/D) দেখার কোণ, 6 টায় সেরা দেখার দিক এবং 10/15 (টাইপ) (Tr/Td) ms এর প্রতিক্রিয়া সময়।গ্রে স্কেল বা উপ-পিক্সেলের উজ্জ্বলতা প্রতিটি বিন্দু জন্য 6-বিট / 8-বিট গ্রে স্কেল সংকেত সঙ্গে নির্ধারিত হয়, এইভাবে 262K / 16.7M রঙের একটি প্যালেট উপস্থাপন করে। এই পণ্যটি WLED গ্রহণ করেছে কারণ এটি ব্যাকলাইট সিস্টেম যা এজ লাইট টাইপ হিসাবে স্থাপন করা হয়েছিল এবং 20K ঘন্টা কাজের জীবনকাল রয়েছে,বাহ্যিক ব্যাকলাইট ড্রাইভার অতিরিক্ত প্রয়োজন. এনজে০৭০এনএ-২৩এ সিগন্যাল ইনপুট সিস্টেম হিসাবে এলভিডিএস (১ চ, ৬/৮-বিট) ব্যবহার করে, যা ৩.৩/১২/১৫/-১০ ভি (টাইপ) এর পাওয়ার সাপ্লাই ভোল্টেজের সাথে ৪০ পিন এফপিসি দ্বারা সংযুক্ত।
