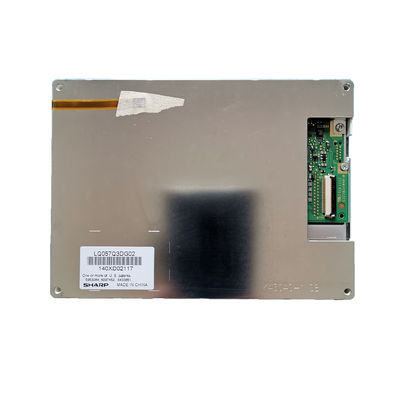

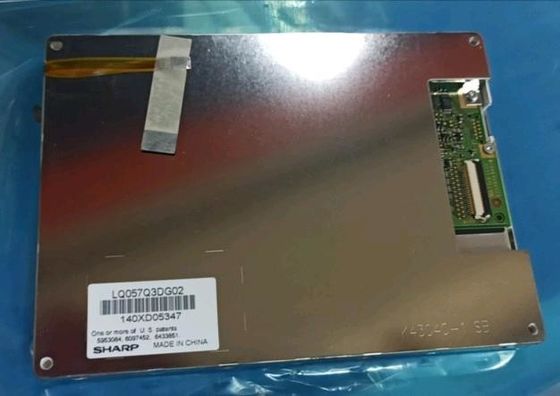

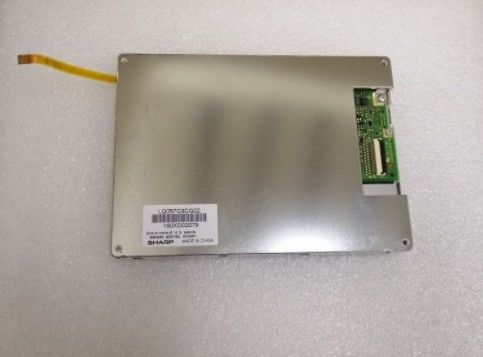

পণ্যের বিবরণ:
|
মডেল: | LQ057Q3DG02 | তরবার: | তীব্র |
---|---|---|---|
পিক্সেল ফর্ম্যাট: | 320 (আরজিবি) × 240 [কিউভিজিএ] 70 পিপিআই | তির্যক আকার: | 5.7 ইঞ্চি |
ইন্টারফেস প্রকার: | সিএমওএস (1 সিএইচ, 6-বিট), 33 পিন সংযোগকারী | আলোর উৎস: | WLED [5S4P], 30K ঘন্টা |
লুমিন্যান্স: | 400cd / m² | পরিবেশ: | Operating Temperature: -30 ~ 70 °C ; অপারেটিং তাপমাত্রা: -30 ~ 70 ° C; Storage Temp |
লক্ষণীয় করা: | কিউভিজিএ শার্প টিএফটি এলসিডি ডিসপ্লে,প্রতিসামান্য শার্প টিএফটি প্যানেল |
LQ057 সিরিজ LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
মৌলিক তথ্য : | পরিচিতিমুলক নাম | ণশড | প্রকার | মডেল এলিয়াস |
---|---|---|---|---|
SHARP | LQ057Q3DG02 | a-Si TFT-LCD, LCM | - | |
সর্বাধিক রেটিং: | RoHS | অপারেটিং তাপমাত্রা | সংগ্রহস্থল তাপমাত্রা | কম্পন স্তর |
-30 ~ 70 ° C | -30 ~ 70 ° C | - |
পর্দার আকার: | 5.7 " | |||
---|---|---|---|---|
পিক্সেল বৈশিষ্ট্য: | পিক্সেল নম্বর | পিক্সেল ফর্ম্যাট | ডট পিচ (H × V) | পিক্সেল পিচ (H × V) |
320 (আরজিবি) × 240, কিউভিজিএ | আরজিবি উল্লম্ব স্ট্রাইপ | 0.120 × 0.360 মিমি | 0.360 × 0.360 মিমি [70 পিপিআই] | |
যান্ত্রিক আকার: | প্রদর্শন অঞ্চল (H × V) | বেজেল খোলার (H × V) | সামগ্রিক মাত্রা (H × V) | সামগ্রিক গভীরতা |
115.2 × 86.4 মিমি | 121.0 × 92.2 মিমি | 144 × 103.8 মিমি | 12.3 ± 0.5 মিমি | |
রূপরেখা বৈশিষ্ট্য: | ফর্ম শেপ | অনুপাত অনুপাত (এইচ: ভি) | ওরিয়েন্টেশন | শেপ স্টাইল |
সমতল আয়তক্ষেত্র | 4: 3 | ল্যান্ডস্কেপ টাইপ | ||
অন্যান্য বিশেষ: | ভর | প্যানেল কভার | সারফেস চিকিত্সা | |
210 গ্রাম (সর্বাধিক) | - | - |
মৌলিক তথ্য : | আলোকসজ্জা | কাজের মোড | বিপরীত অনুপাত |
---|---|---|---|
400 সিডি / এম² (টাইপ।) | টিএন, সাধারণত হোয়াইট, ট্রান্সমিসিভ | 550: 1 (টাইপ।) (ট্রান্সমিসিভ) | |
এখানে ভাল দেখুন | দেখার কোণ | প্রতিক্রিয়া সময় | |
1 ২টা বাজে | 80/80/80/65 (টাইপ।) (CR≥5) | 30/10 (টাইপ।) (টিআর / টিডি) (এমএস) | |
অসম্পূর্ণ রঙ: | না হবে: | সমর্থন রঙ | রঙ সমন্বয় |
6485 কে | 262 কে (6-বিট) | এক্স: 0.313;Y: 0.329 |
পিছনে আলো বৈশিষ্ট্যগুলি: | প্রকার | অবস্থান | জীবন (সময়) | পরিমাণ | আকার | প্রতিস্থাপন |
---|---|---|---|---|---|---|
WLED | প্রান্ত আলোর ধরণ (শীর্ষ দিকে) | 30 কে (টাইপ।) | 5 এস 4 পি | 4 টি স্ট্রিং | - | |
WLED বৈদ্যুতিক: | ইনপুট ভোল্টেজ | ইনপুট কারেন্ট | শক্তি খরচ | |||
16.0 / 17.5V (টাইপ। / ম্যাক্স।) | 20 এমএ (টাইপ।) | 1.28W (টাইপ।) | ||||
ইন্টারফেস বৈশিষ্ট্য: | ডাব্লুএলইডি ড্রাইভার স্টেট State | শারীরিক প্রকার | ইন্টারফেস অবস্থান | |||
- | এফপিসি | - | ||||
ইন্টারফেস বিস্তারিত | পরিচিতিমুলক নাম | ণশড | পরিমাণ | পিনস | পিন পিচ | পিন কনফিগারেশন |
1 পিসি | 8 পিন | 0.5 মিমি |
সিগন্যাল বৈদ্যুতিক: | ইনপুট ভোল্টেজ | ইনপুট কারেন্ট | শক্তি খরচ | |||
---|---|---|---|---|---|---|
3.3V (টাইপ।) | 20 / 30mA (টাইপ।) | - | ||||
প্রদর্শন সংকেতের জন্য ভোল্টেজ: | 0≤VIL≤0.1VC;0.9VCC≤VIH≤VCC | |||||
ইন্টারফেস বৈশিষ্ট্য: | সিগন্যাল প্রকার | শারীরিক প্রকার | ইন্টারফেস অবস্থান | |||
সিএমওএস (1 সিএইচ, 6-বিট) | সংযোগকারী | - | ||||
ইন্টারফেস বিস্তারিত: | পরিচিতিমুলক নাম | ণশড | পরিমাণ | পিনস | পিন পিচ | পিন কনফিগারেশন |
IRISO | আইএমএসএ -9637 এস -33Y902 2 | 1 পিসি | 33 পিন | 0.5 মিমি | DRGB-33P1C6B-040A |
LQ057Q3DG02 প্রদর্শন সমর্থন করে 320 (আরজিবি) × 240(কিউভিজিএ) 4: 3 (ডাব্লু: এইচ) এর অনুপাত সহ, যার পিক্সেলগুলি আরজিবি উল্লম্ব স্ট্রাইপে সাজানো আছে।যান্ত্রিক বিশদ হিসাবে, এটি সক্রিয় ক্ষেত্রের বৈশিষ্ট্য ১১৪.২ (ডাব্লু) × 86.4 (এইচ) মিমি, 144 (ডাব্লু) × 103.8 (এইচ) × 12.8 (ডি) মিমি, 121.0 (ডাব্লু) × 92.2 এর আয়তনের আয়তন (এইচ) মিমি, 210 গ্রাম (সর্বোচ্চ) এর ওজন।একটি টিএন হিসাবে, সাধারণভাবে হোয়াইট, ট্রান্সমিসিভ এলসিএম পণ্য, LQ057Q3DG02 400 সিডি / এম² ডিসপ্লের উজ্জ্বলতা 550: 1 ট্রান্সমিসিসিভ কনট্রাস্ট অনুপাত, 80/80/80/65 (টাইপ।) (সিআর 5) (এল / আর / ইউ / প্রদান করতে পারে ডি) দেখার কোণ, 12 টা বেজে যাওয়ার সর্বোত্তম দেখার দিক এবং 30/10 (টাইপ।) (টিআর / টিডি) এমএস এর প্রতিক্রিয়া সময়।ধূসর স্কেল বা উপ-পিক্সেলের উজ্জ্বলতা প্রতিটি বিন্দুর জন্য 6-বিট ধূসর স্কেল সংকেত দিয়ে নির্ধারিত হয়, এইভাবে 262 কে রঙের একটি প্যালেট উপস্থাপন করে।এই পণ্যটি ব্যাকলাইট সিস্টেমে হিসাবে 5S4P ডাব্লুএইচএলইডি গ্রহণ করেছে যা এজ আলোর ধরণের (শীর্ষ দিকের) হিসাবে স্থাপন করা হয়েছিল এবং 30k ঘন্টা কর্মজীবনের সময় রাখে।
