পণ্যের বিবরণ:
|
| প্যানেল মডেল: | LQ070Y5DE01 | প্যানেল ব্র্যান্ড: | তীক্ষ্ণ |
|---|---|---|---|
| উজ্জ্বলতা: | 320 cd/m² (টাইপ।) | প্যানেলের আকার: | 7.0 ইঞ্চি |
| ল্যাম্প টাইপ: | 1 পিসি সিসিএফএল, ড্রাইভার ছাড়া | সিগন্যাল ইন্টারফেস: | সমান্তরাল আরজিবি (1 ch, 6-বিট), 50 পিন এফপিসি |
| রেজোলিউশন: | 800 ((RGB) × 480, WVGA, 134PPI | পরিবেশ: | অপারেটিং তাপমাত্রাঃ -30 ~ 85 °C; স্টোরেজ তাপমাত্রাঃ -40 ~ 85 °C; কম্পনের মাত্রাঃ 3.0G (29.4 মি/সেকেন |
| বিশেষভাবে তুলে ধরা: | সিসিএফএল শার্প টিএফটি এলসিডি ডিসপ্লে,ডাব্লুএলইডি এলভিডিএস টিএফটি টাচ প্যানেল |
||
| মৌলিক তথ্য: | নির্মাতা | প্যানেল মডেল | প্যানেলের ধরন | উপনাম |
|---|---|---|---|---|
| SHARP | LQ070Y5DE01 | a-Si TFT-LCD, LCM | - | |
| পরিবেশ: | RoHS রাজ্য | অপারেটিং টেম্প। | স্টোরেজ তাপমাত্রা। | কম্পনের মাত্রা |
| -30 ~ 85 °C | -40 ~ 85 °C | 3.0G (29.4 m/s2) |
| মৌলিক তথ্য: | উজ্জ্বলতা (cd/m2) | দেখার কোণ (L/R/U/D) | প্রতিক্রিয়া সময় (মিঃ) |
|---|---|---|---|
| ৩২০ (টাইপ) | ৬৫/৬৫/৬০/৬৫ (টাইপ) | 30/50 (টাইপ) ((Tr/Td) | |
| সেরা দৃশ্য | প্রদর্শন মোড | কন্ট্রাস্ট অনুপাত | |
| ৬টা | টিএন, সাধারণত সাদা, ট্রান্সমিসিভ | ১০০ঃ ১ (মিনিট) (প্রেরণ) | |
| ডিসপ্লে রঙঃ | রঙের তাপমাত্রা | রং প্রদর্শন করুন | সাদা সমন্বয় |
| ৬২৭৪ কে | 262K (6-বিট) | এক্সঃ0.315; Y:0.345 |
| প্যানেলের আকারঃ | 7.0" | |||
|---|---|---|---|---|
| পিক্সেল বৈশিষ্ট্যঃ | পিক্সেল বিন্যাস | পিক্সেল কনফিগারেশন | পিক্সেল পিচ (মিমি) | ডট পিচ (মিমি) |
| 800 ((RGB) × 480 [WVGA] | আরজিবি উল্লম্ব স্ট্রিপ | 0.195×0.1725 [134PPI] | 0.০৬৫x০।1725 | |
| যান্ত্রিক আকারঃ | সক্রিয় এলাকা (মিমি) | বেজেল এরিয়া (মিমি) | রূপরেখা মাত্রা (মিমি) | প্রোফাইল গভীরতা (মিমি) |
| 156 ((H) × 82.8 ((V) | 157.7 ((H) × 84.27 ((V) | 171.6 ((H) × 93.2 ((V) | 11.25/14.35 (টাইপ/ম্যাক্স.) মিমি | |
| রূপরেখা বৈশিষ্ট্যঃ | ফর্ম ফ্যাক্টর | নির্দেশনা | দিক অনুপাত | আকৃতির স্টাইল |
| সমতল আয়তক্ষেত্র | ল্যান্ডস্কেপ টাইপ | 17:9 (H:V) | ||
| মাউন্টঃ | ছাড়া | |||
| অন্যান্য বিবরণ: | ওজন | প্যানেল কভার | চিকিৎসা | |
| ২৮০ গ্রাম (সর্বোচ্চ) | - | - | ||
| বিপরীত স্ক্যানঃ | হ্যাঁ (U/D, L/R) |
|---|---|
| উল্লম্ব ফ্রিকোয়েন্সিঃ | ৬০ হার্জ |
| ল্যাম্পের বৈশিষ্ট্যঃ | প্রকার | অবস্থান | পরিমাণ | আকৃতি | জীবন ((ঘন্টা) | বাতি বিনিময় |
|---|---|---|---|---|---|---|
| সিসিএফএল | এজ লাইট টাইপ | ১ পিসি | ইউ আকৃতির | - | - | |
| সিসিএফএল ইলেকট্রিক্যাল: | ভোল্টেজ সরবরাহ | বর্তমান সরবরাহ | শক্তি | |||
| ৬৬০±৭০ ভোল্ট | 6.0±0.5mA | 7.92W (টাইপ) | ||||
| অপারেটিং ফ্রিকোয়েন্সি | কিক-আউট ভোল্টেজ | |||||
| 30/100KHz (মিনিট/সর্বোচ্চ) | ১১২৫/১২৮০ ভোল্ট (সর্বোচ্চ) (Ta=+২৫/৩০°C) | |||||
| ইন্টারফেস বৈশিষ্ট্যঃ | অবস্থান | ব্যাকলাইট ড্রাইভার | প্রকার | |||
| - | না. | সংযোগকারী | ||||
| ইন্টারফেসের বিস্তারিতঃ | ব্র্যান্ড | মডেল | পিন পিচ | পিনের পরিমাণ | পরিমাণ | কনফিগারেশন |
| জেএসটি | BHR-04VS-1 | 4.0 মিমি | ৪টি পিন | ১ পিসি | BLL-4PINS-LNNH | |
| প্যানেল ড্রাইভিং বৈদ্যুতিকঃ | ভোল্টেজ সরবরাহ | বর্তমান সরবরাহ | শক্তি | |||
|---|---|---|---|---|---|---|
| 14/5.3/2.7V (টাইপ) ((VDD/VSHA/VSHD) | 0.20/40/8mA (টাইপ) ((IDD/ISHA/ISHD) | - | ||||
| ইন্টারফেস বৈশিষ্ট্যঃ | অবস্থান | সিগন্যাল | প্রকার | |||
| - | সমান্তরাল আরজিবি (1 ch, 6-বিট) | এফপিসি | ||||
| এফপিসি বিস্তারিতঃ: | ব্র্যান্ড | মডেল | পিন পিচ | পিনের পরিমাণ | পরিমাণ | কনফিগারেশন |
| 0.5 মিমি | ৫০টি পিন | ১ পিসি | ||||
LQ070 সিরিজ LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03

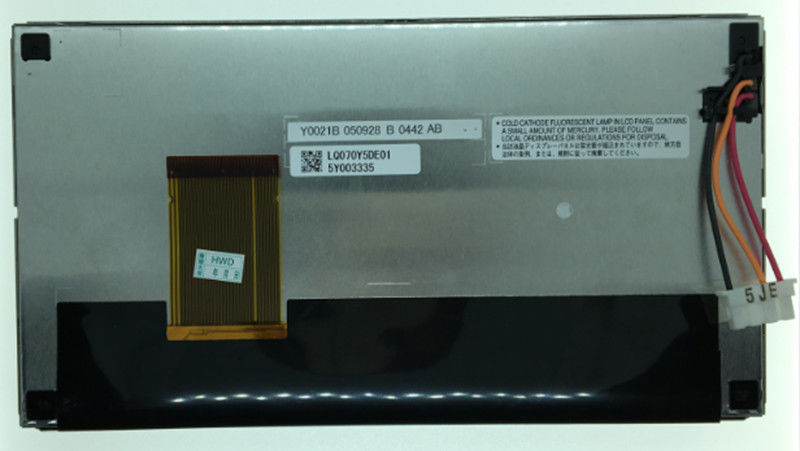

LQ070Y5DE01 প্রদর্শন সমর্থন করে800 ((RGB) × 480(ডাব্লুভিজিএ) 17:9 (ডাব্লুঃ এইচ) এর আকার অনুপাত সহ, যার পিক্সেলগুলি আরজিবি উল্লম্ব স্ট্রিপে সাজানো হয়েছে। যান্ত্রিক বিবরণ হিসাবে এটিতে 156 ((ডাব্লু) × 82.8 ((এইচ) মিমি সক্রিয় অঞ্চল, 171.6 ((ডাব্লু) × 93.2 ((এইচ) × 14 এর রূপরেখা আকার রয়েছে।35 ((D) মিমি, দেখার ক্ষেত্রের আকার 157.7 ((W) × 84.27 ((H) মিমি, নেট ওজন 280g (সর্বোচ্চ) । একটি TN, স্বাভাবিকভাবে সাদা, ট্রান্সমিসিভ LCM পণ্য হিসাবে, LQ070Y5DE01 320 সিডি / মি 2 প্রদর্শন উজ্জ্বলতা 100 প্রদান করতে পারেনঃ1 ট্রান্সমিসিভ কন্ট্রাস্ট রেসিও, 65/65/60/65 (টাইপ) (CR≥10) (L/R/U/D) দেখার কোণ, 6 ঘন্টা সেরা দেখার দিক, এবং 30/50 (টাইপ) (TR/Td) ms এর প্রতিক্রিয়া সময়।ধূসর স্কেল বা উপ-পিক্সেলের উজ্জ্বলতা প্রতিটি বিন্দু জন্য একটি 6-বিট ধূসর স্কেল সংকেত সঙ্গে নির্ধারিত হয়, এইভাবে 262K রঙের একটি প্যালেট উপস্থাপন করে। এই পণ্যটি 1 পিসি সিসিএফএল গ্রহণ করেছে কারণ এটি ব্যাকলাইট সিস্টেম যা এজ লাইট টাইপ হিসাবে স্থাপন করা হয়েছিল, অতিরিক্ত বাহ্যিক ব্যাকলাইট ড্রাইভার প্রয়োজন।
