পণ্যের বিবরণ:
|

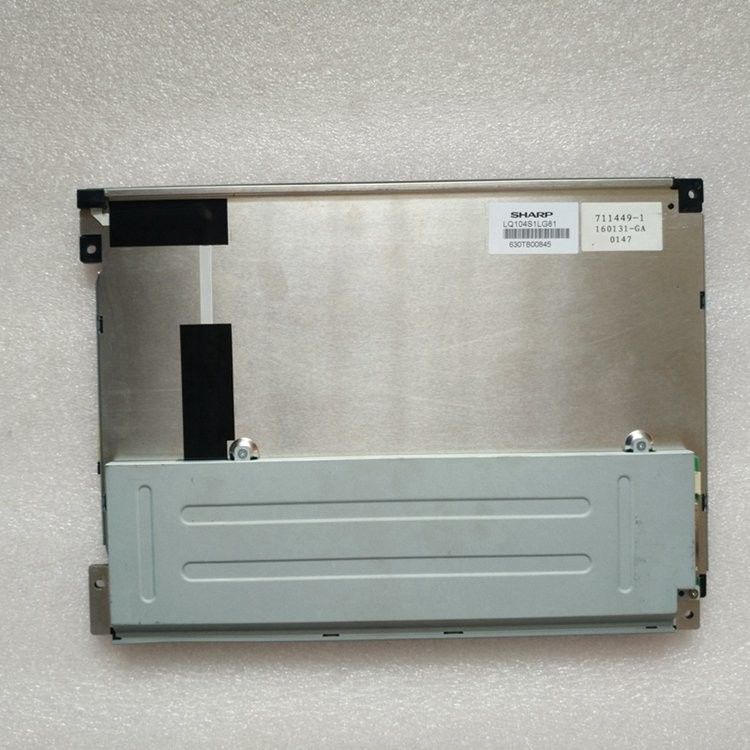

| প্যানেল ব্র্যান্ড: | তীক্ষ্ণ | প্যানেল মডেল: | LQ104S1LG61 |
|---|---|---|---|
| রেজোলিউশন: | 800(RGB)×600, SVGA, 96PPI | উজ্জ্বলতা: | 420 cd/m² (টাইপ।) |
| প্যানেলের আকার: | 10.4 ইঞ্চি | সিগন্যাল ইন্টারফেস: | LVDS (1 ch, 6-বিট), 20 পিন সংযোগকারী |
| ল্যাম্প টাইপ: | 2 পিসি CCFL, 50K ঘন্টা, ড্রাইভার ছাড়া | পরিবেশ: | অপারেটিং তাপমাত্রাঃ -30 ~ 80 °C; স্টোরেজ তাপমাত্রাঃ -30 ~ 80 °C |
| বিশেষভাবে তুলে ধরা: | সিসিএফএল এলভিডিএস শিল্প এলসিডি প্যানেল,সিসিএফএল এনইসি টিএফটি প্যানেল |
||
LQ104 সিরিজ LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75
| পিক্সেল বৈশিষ্ট্যঃ | পিক্সেল বিন্যাস | 800 ((RGB) × 600 [SVGA] | ডট পিচ | 0.০৮৮×০.২৬৪ মিমি (এইচ×ভি) |
|---|---|---|---|---|
| কনফিগারেশন | আরজিবি উল্লম্ব স্ট্রিপ | পিক্সেল পিচ | 0.২৬৪×০.২৬৪ মিমি (এইচ×ভি) [৯৬পিপিআই] | |
| যান্ত্রিক আকারঃ | প্রদর্শন এলাকা | 211.২×১৫৮.৪ মিমি (এইচ×ভি) | বেজেল এলাকা | 214.6×162.4 মিমি (এইচ×ভি) |
| স্কিম ডিম। | 246.5×179.4 মিমি (H×V) | রূপরেখা গভীরতা | 13.7 (সর্বোচ্চ) মিমি | |
| রূপরেখা বৈশিষ্ট্যঃ | ফর্ম ফ্যাক্টর | সমতল আয়তক্ষেত্র | নির্দেশনা | ল্যান্ডস্কেপ টাইপ |
| দিক অনুপাত | 4(H:V) | আকৃতির স্টাইল | ||
| হোলস অ্যান্ড ব্র্যাকেটস: | মুখের মাউন্ট গর্ত (2-Φ3.4, 2-3.4×4.4) বাম, ডান বেজেল | |||
| অন্যান্য বৈশিষ্ট্যঃ | ওজন | ৬২০ গ্রাম (সর্বোচ্চ) | উপরিভাগ | অ্যান্টিগ্লেয়ার, হার্ড লেপ (3H), অ্যান্টিরিফ্লেকশন |
| মৌলিক তথ্য: | উজ্জ্বলতা | ৪২০ সিডি/এম২ (টাইপ) | কন্ট্রাস্ট অনুপাত | 600১.১ (টাইপ) (ট্রান্সমিসিভ) |
|---|---|---|---|---|
| দেখার কোণ | 70/70/50/60 (টাইপ) | অপটিক্যাল মোড | টিএন, সাধারণত সাদা, ট্রান্সমিসিভ | |
| দিকনির্দেশনা | ৬টা | প্রতিক্রিয়া সময় | ১০/২৫ (টাইপ) ((Tr/Td) (ms) | |
| রঙের পারফরম্যান্সঃ | রঙিনতা | Wx:0.313ঃ ওয়াই:0.329 | রঙের সংখ্যা | 262K (6-বিট) |
| রঙের তাপমাত্রা | ৬৪৮৫ কে | সাদা অভিন্নতা | 1.২৫ (সর্বোচ্চ ৫ পয়েন্ট) |
| ফ্রেম ফ্রিকোয়েন্সিঃ | ৬০ হার্জ |
|---|---|
| বিপরীত স্ক্যানঃ | হ্যাঁ (U/D, L/R) |
| বিদ্যুৎ খরচঃ | 8.0W |
| ব্যাকলাইট বৈশিষ্ট্যঃ | ল্যাম্পের আকৃতি | সোজা | ল্যাম্পের ধরন | সিসিএফএল | জীবনকাল | 50K ((মিনিট) (ঘন্টা) |
|---|---|---|---|---|---|---|
| প্রতিস্থাপন | প্রতিস্থাপনযোগ্য | পরিমাণ | ২ পিসি | অবস্থান | এজ লাইট টাইপ (উপরের দিকে) | |
| ল্যাম্প ইলেকট্রিকালঃ | ভোল্টেজ ইনপুট | ৫৮৩ ভোল্ট (টাইপ) | বর্তমান ইনপুট | 3.0/6.0/6.5mA (মিনিট/টাইপ/ম্যাক্স) | ||
| ঘনত্ব | 35/60/80KHz (মিনিট/টাইপ/ম্যাক্স.) | কিক-আউট ভোল্টেজ | ১৩০০ ভোল্ট (সর্বোচ্চ) (Ta=-৩০°C) | |||
| ব্যবহার | 7.0W (টাইপ) | |||||
| ইন্টারফেস বৈশিষ্ট্যঃ | প্রকার | সংযোগকারী | অবস্থান | - | ল্যাম্প ড্রাইভার | না. |
| ইন্টারফেসের বিস্তারিতঃ | ব্র্যান্ড | মডেল | পিন পিচ | পিন | পরিমাণ | কনফিগারেশন |
| জেএসটি | BHR-02(8.0)VS-1N | 8.0 মিমি | ২টি পিন | ২ পিসি | BLL-2PINS-HL | |
| সিগন্যাল সিস্টেম: | LVDS (1 ch, 6-বিট) | লজিক ভোল্টেজ | - | |||
|---|---|---|---|---|---|---|
| সিগন্যাল ইলেকট্রিকাল: | ভোল্টেজ ইনপুট | 3.3/5.0V (টাইপ) | বর্তমান ইনপুট | 300/200mA (টাইপ) | ||
| ইন্টারফেস বৈশিষ্ট্যঃ | প্রকার | সংযোগকারী | অবস্থান | - | ||
| সংযোগকারীর বিবরণঃ | ব্র্যান্ড | মডেল | পিন পিচ | পিন | পরিমাণ | কনফিগারেশন |
| জেএই | FI-SE20P-HF | 1.২৫ মিমি | ২০টি পিন | ১ পিসি | LVDS-20P1C6B-070D | |
LQ104S1LG61 প্রদর্শন সমর্থন করে800 ((RGB) × 600(এসভিজিএ) 4:3 (ডাব্লুঃ এইচ) এর আকার অনুপাত সহ, যার পিক্সেলগুলি আরজিবি উল্লম্ব স্ট্রিপে সাজানো হয়েছে। যান্ত্রিক বিবরণ হিসাবে এটিতে 211.2 ((ডাব্লু) × 158.4 ((এইচ) মিমি, 246.5 ((ডাব্লু) × 179 এর রূপরেখা আকারের সক্রিয় অঞ্চল রয়েছে।4 ((H) মিমি, 214.6 ((W) × 162.4 ((H) মিমি দেখার ক্ষেত্রের আকার, অ্যান্টিগ্লার, হার্ড লেপ (3H), অ্যান্টি-রিফ্লেকশন, নেট ওজন 620g (সর্বোচ্চ) । একটি TN, সাধারণত সাদা, ট্রান্সমিসিভ LCM পণ্য হিসাবে,LQ104S1LG61 420 cd/m2 প্রদর্শন উজ্জ্বলতা 600 প্রদান করতে পারেন1:1 ট্রান্সমিসিভ কন্ট্রাস্ট রেসিও, 70/70/50/60 (টাইপ) (CR≥10) (L/R/U/D) দেখার কোণ, 6 ঘন্টা সেরা দেখার দিক, এবং 10/25 (টাইপ) (Tr/Td) ms এর প্রতিক্রিয়া সময়।ধূসর স্কেল বা উপ-পিক্সেলের উজ্জ্বলতা প্রতিটি বিন্দু জন্য একটি 6-বিট ধূসর স্কেল সংকেত সঙ্গে নির্ধারিত হয়, এইভাবে 262K রঙের একটি প্যালেট উপস্থাপন করে। এই পণ্যটি 2 পিসি সিসিএফএল গ্রহণ করেছে কারণ এটি ব্যাকলাইট সিস্টেম যা এজ লাইট টাইপ (উপরের দিক) হিসাবে স্থাপন করা হয়েছিল এবং 50K ঘন্টা কাজের জীবনকাল রয়েছে,বাহ্যিক ব্যাকলাইট ড্রাইভার অতিরিক্ত প্রয়োজন.
