পণ্যের বিবরণ:
|

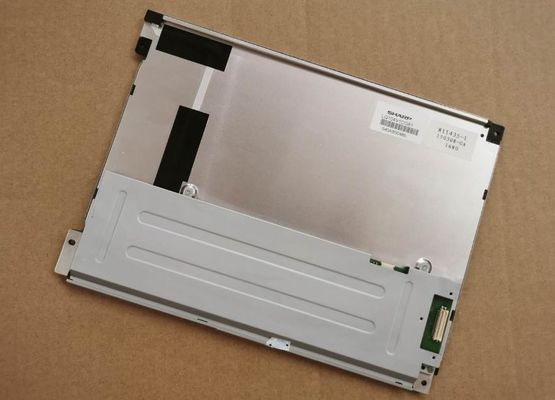

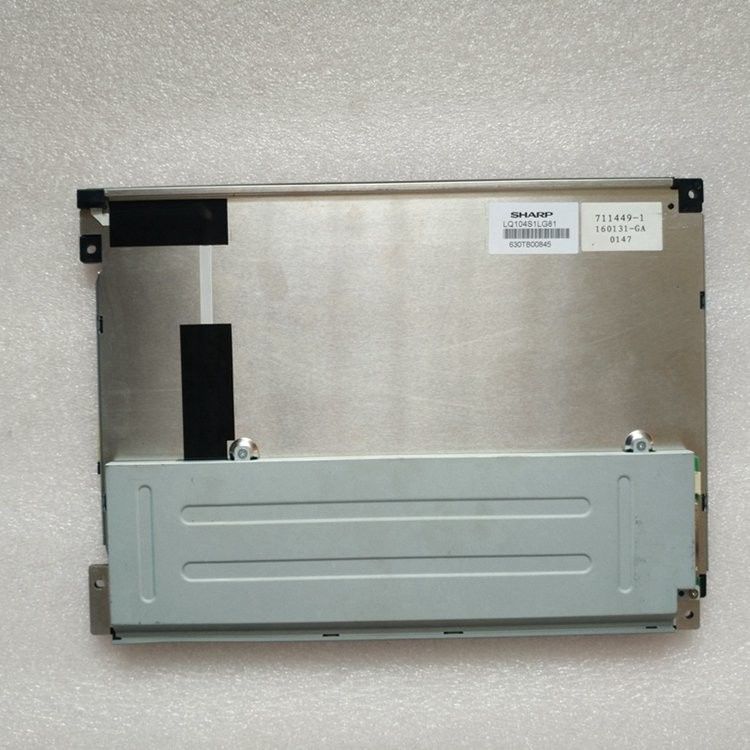

প্যানেল মডেল: | LQ104V1DG81 | প্যানেল ব্র্যান্ড: | তীব্র |
---|---|---|---|
সিগন্যাল ইন্টারফেস: | সিএমওএস (1 সিএইচ, 6-বিট), 31 পিন সংযোগকারী | বাতি টাইপ: | এলইডি ড্রাইভার, 50K ঘন্টা, এলইডি ড্রাইভার সহ |
প্যানেল আকার: | 10.4 " | সমাধান: | 640 (আরজিবি) × 480, ভিজিএ, 76 পিপিআই |
উজ্জ্বলতা: | 450 সিডি / এম² (টাইপ।) | পরিবেশ: | Operating Temp.: -30 ~ 80 °C ; অপারেটিং টেম্প্প .: -30 ~ 80 ° C; Storage Temp.: -30 |
লক্ষণীয় করা: | এলভিডিএস টিএফটি এলসিডি ডিসপ্লে,ডাব্লুএইচএলডি উচ্চ ব্রাইটনেস এলসিডি ডিসপ্লে |
LQ104 সিরিজ LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
মৌলিক তথ্য : | পরিচিতিমুলক নাম | ণশড | প্রকার | মডেল এলিয়াস |
---|---|---|---|---|
LQ104V1DG81 | a-Si TFT-LCD, LCM | - | ||
সর্বাধিক রেটিং: | RoHS | অপারেটিং তাপমাত্রা | সংগ্রহস্থল তাপমাত্রা | কম্পন স্তর |
-30 ~ 80। C | -30 ~ 80। C | - |
পর্দার আকার: | 10.4 " | |||
---|---|---|---|---|
পিক্সেল বৈশিষ্ট্য: | পিক্সেল নম্বর | পিক্সেল ফর্ম্যাট | ডট পিচ (H × V) | পিক্সেল পিচ (H × V) |
640 (আরজিবি) 80 480, ভিজিএ | আরজিবি উল্লম্ব স্ট্রাইপ | 0.110 × 0.330 মিমি | 0.330 × 0.330 মিমি [76 পিপিআই] | |
যান্ত্রিক আকার: | প্রদর্শন অঞ্চল (H × V) | বেজেল খোলার (H × V) | সামগ্রিক মাত্রা (H × V) | সামগ্রিক গভীরতা |
211.2 × 158.4 মিমি | 214.6 × 162.4 মিমি | 246.5 × 179.3 মিমি | 13.0 (সর্বাধিক) মিমি | |
রূপরেখা বৈশিষ্ট্য: | ফর্ম শেপ | অনুপাত অনুপাত (এইচ: ভি) | ওরিয়েন্টেশন | শেপ স্টাইল |
সমতল আয়তক্ষেত্র | 4: 3 | ল্যান্ডস্কেপ টাইপ | ||
অন্যান্য বিশেষ: | ভর | প্যানেল কভার | সারফেস চিকিত্সা | |
500 গ্রাম | - | অ্যান্টিগ্লেয়ার, হার্ড লেপ (3 এইচ) |
মৌলিক তথ্য : | আলোকসজ্জা | কাজের মোড | বিপরীত অনুপাত |
---|---|---|---|
450 সিডি / এম² (টাইপ।) | টিএন, সাধারণত হোয়াইট, ট্রান্সমিসিভ | 800: 1 (টাইপ।) (ট্রান্সমিসিভ) | |
এখানে ভাল দেখুন | দেখার কোণ | প্রতিক্রিয়া সময় | |
6 টা বাজে | 80/80/65/80 (টাইপ।) (CR≥10) | 35 (টাইপ।) (টিআর + টিডি) (এমএস) | |
অসম্পূর্ণ রঙ: | না হবে: | সমর্থন রঙ | রঙ সমন্বয় |
7351 কে | 262 কে (6-বিট) | এক্স: 0.300;Y: 0.320 | |
1931 রঙিন গ্যামল্ট: | এনটিএসসি অনুপাত | এসআরজিবি কভারেজ | অ্যাডোব আরজিবি কভারেজ |
49% | 68% | ৫১% | |
ডিসিআই-পি 3 কভারেজ | রেক .2020 কভারেজ | মন্তব্য | |
৫১% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
সাদা ইউনিফর্মিটি: | 1.33 (সর্বোচ্চ।) (5 পয়েন্ট) |
পিছনে আলো বৈশিষ্ট্যগুলি: | প্রকার | অবস্থান | জীবন (সময়) | পরিমাণ | আকার | প্রতিস্থাপন |
---|---|---|---|---|---|---|
WLED | এজ আলোর প্রকার | 50 কে (টাইপ।) | - | - | প্রতিস্থাপনযোগ্য | |
ইন্টারফেস বৈশিষ্ট্য: | ডাব্লুএলইডি ড্রাইভার স্টেট State | শারীরিক প্রকার | ইন্টারফেস অবস্থান | |||
এলইডি ড্রাইভার সহ | সংযোগকারী | - | ||||
ইন্টারফেস বিস্তারিত | পরিচিতিমুলক নাম | ণশড | পরিমাণ | পিনস | পিন পিচ | পিন কনফিগারেশন |
জেএসটি | SM06B-SHLS-TF | 1 পিসি | 6 পিন | 1.0 মিমি | ||
WLED ড্রাইভার বৈদ্যুতিক: | ইনপুট ভোল্টেজ | ইনপুট কারেন্ট | শক্তি খরচ | |||
12.0 ± 1.2V | 400 / 500mA (টাইপ। / ম্যাক্স।) | - |
সিগন্যাল বৈদ্যুতিক: | ইনপুট ভোল্টেজ | ইনপুট কারেন্ট | শক্তি খরচ | |||
---|---|---|---|---|---|---|
3.3V (টাইপ।) | 230 / 300mA (টাইপ। / ম্যাক্স।) | - | ||||
ইন্টারফেস বৈশিষ্ট্য: | সিগন্যাল প্রকার | শারীরিক প্রকার | ইন্টারফেস অবস্থান | |||
সিএমওএস (1 সিএইচ, 6-বিট) | সংযোগকারী | - | ||||
ইন্টারফেস বিস্তারিত: | পরিচিতিমুলক নাম | ণশড | পরিমাণ | পিনস | পিন পিচ | পিন কনফিগারেশন |
এইচআরএস | DF9MA-31P-1V (32) | 1 পিসি | 31 পিন | 1.0 মিমি | DRGB-31P1C6B-010F |
LQ104V1DG81 ডিসপ্লে সমর্থন করে 640 (আরজিবি) 80 480(ভিজিএ) 4: 3 (ডাব্লু: এইচ) এর অনুপাত সহ, যার পিক্সেলগুলি আরজিবি উল্লম্ব স্ট্রাইপে সাজানো আছে।যান্ত্রিক বিশদ হিসাবে, এটি সক্রিয় অঞ্চল 211.2 (ডাব্লু) × 158.4 (এইচ) মিমি, 246.5 (ডাব্লু) × 179.3 (এইচ) × 13 (ডি) মিমি এর আউটলাইন আকার, 214.6 (ডাব্লু) area 162.4 এর আয়তনের আয়তনের বৈশিষ্ট্যযুক্ত (এইচ) মিমি, অ্যান্টিগ্লেয়ারের পৃষ্ঠের ট্রামেন্ট সহ, হার্ড লেপ (3 এইচ), 500 গ্রাম ওজনের নেট weightএকটি টিএন হিসাবে, সাধারণত হোয়াইট, ট্রান্সমিসিভ এলসিএম পণ্য, LQ104V1DG81 450 সিডি / এম² ডিসপ্লের উজ্জ্বলতা 800: 1 ট্রান্সমিইসিভ কনট্রাস্ট অনুপাত, 80/80/65/80 (টাইপ।) (সিআর 10) (এল / আর / ইউ / প্রদান করতে পারে ডি) angle টা বাজে দেখার কোণ, সেরা দেখার দিকনির্দেশ, এবং 35 (টাইপ।) (টিআর + টিডি) এমএস এর প্রতিক্রিয়া সময়।ধূসর স্কেল বা উপ-পিক্সেলের উজ্জ্বলতা প্রতিটি বিন্দুর জন্য 6-বিট ধূসর স্কেল সংকেত দিয়ে নির্ধারিত হয়, এভাবে 262 কে রঙের একটি প্যালেট উপস্থাপন করে, রঙ গ্যামুট 50% (এনটিএসসি) এর কার্যকারিতা সহ।এই পণ্যটি ডাব্লুএইচএলইডিটিকে ব্যাকলাইট সিস্টেমে হিসাবে গ্রহণ করেছিল যা এজ আলোর ধরণের হিসাবে স্থাপন করা হয়েছিল এবং এলইডি ড্রাইভার সহ 50K ঘন্টা কর্মজীবনের সময় রাখে।
