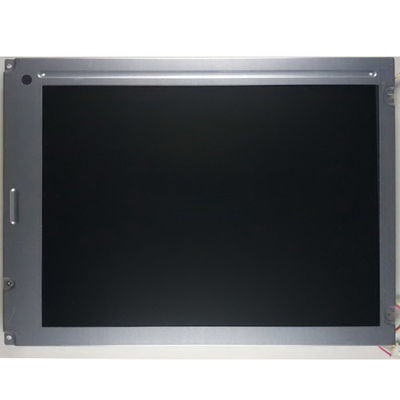

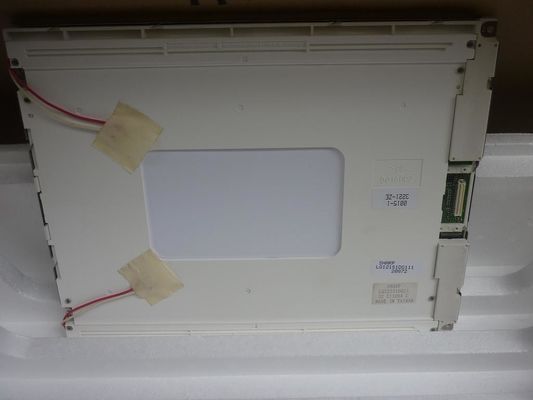

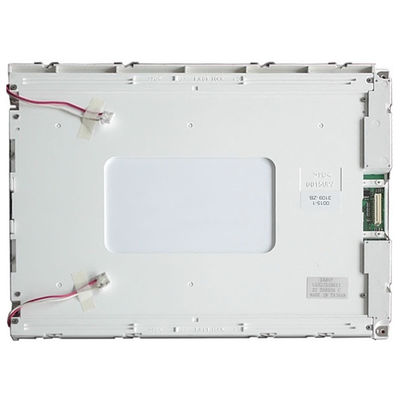

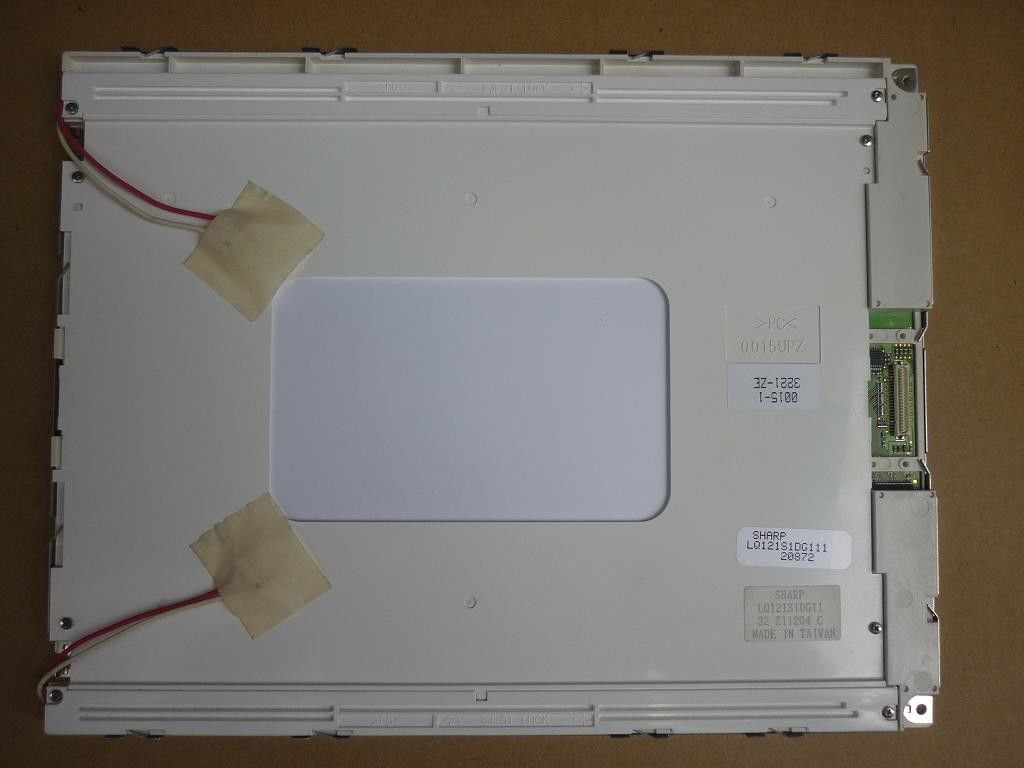

পণ্যের বিবরণ:
|
| মডেল: | LQ121S1DG11 | তির্যক আকার: | 12.1 ইঞ্চি |
|---|---|---|---|
| আলোর উৎস: | CCFL [2 পিসি], 50K ঘন্টা, W/O ড্রাইভার | ইন্টারফেসের ধরন: | সমান্তরাল আরজিবি (1 ch, 6-বিট), 41 পিন সংযোগকারী |
| পিক্সেল ফরম্যাট: | 800(RGB)×600 [SVGA] 82PPI | পরিবেশ: | অপারেটিং তাপমাত্রাঃ 0 ~ 50 °C; স্টোরেজ তাপমাত্রাঃ -25 ~ 60 °C |
| আলোকসজ্জা: | 250 cd/m² (টাইপ।) | দেখার কোণ: | 60/60/45/55 |
| বিশেষভাবে তুলে ধরা: | এলভিডিএস টিএফটি এলসিডি ডিসপ্লে,ডাব্লুএইচএলডি উচ্চ ব্রাইটনেস এলসিডি ডিসপ্লে |
||
LQ121 সিরিজ LQ121S1DG41 LQ121S1DG31 LQ121S1DG21 LQ121S1DG11 LQ121S1DC71
| স্ক্রিনের আকারঃ | 12.১" | |||
|---|---|---|---|---|
| পিক্সেল বৈশিষ্ট্যঃ | পিক্সেল সংখ্যা | পিক্সেল বিন্যাস | ডট পিচ (এইচ × ভি) | পিক্সেল পিচ (এইচ × ভি) |
| 800 ((RGB) × 600, SVGA | আরজিবি উল্লম্ব স্ট্রিপ | 0.1025×0.3075 মিমি | 0.3075×0.3075 মিমি [82PPI] | |
| যান্ত্রিক আকারঃ | ডিসপ্লে এলাকা (H×V) | বেজেল ওপেনিং (এইচ × ভি) | সামগ্রিক মাত্রা (এইচ × ভি) | মোট গভীরতা |
| ২৪৬×১৮৪.৫ মিমি | 249.0×187.5 মিমি | ২৯০×২২৫ মিমি | 13.২ (টাইপ) মিমি | |
| রূপরেখা বৈশিষ্ট্যঃ | ফর্ম আকৃতি | আকার অনুপাত (H: V) | নির্দেশনা | আকৃতির স্টাইল |
| সমতল আয়তক্ষেত্র | 4:3 | ল্যান্ডস্কেপ টাইপ | ||
| অন্যান্য স্পেসিফিকেশনঃ | ভর | প্যানেল কভার | সারফেস ট্রিটমেন্ট | |
| ৮৩০ গ্রাম (টাইপ) | - | অ্যান্টিগ্লেয়ার (হেজ ২৮%), হার্ড লেপ (3H) | ||
| হোলস অ্যান্ড ব্র্যাকেটস: | মুখের মাউন্ট গর্ত (2-Φ3.4, 2-আর 1.7) বাম, ডান বেজেল | |||
| মৌলিক তথ্য: | উজ্জ্বলতা | কাজের মোড | কন্ট্রাস্ট অনুপাত |
|---|---|---|---|
| 250 cd/m2 (টাইপ) | টিএন, সাধারণত সাদা, ট্রান্সমিসিভ | 300১.১ (টাইপ) (ট্রান্সমিসিভ) | |
| ভাল দৃশ্য | দেখার কোণ | প্রতিক্রিয়া সময় | |
| ৬টা | 60/60/45/55 (টাইপ) | 15/30 (টাইপ) (Tr/Td) (ms) | |
| ডিসপ্লে রঙঃ | রঙের তাপমাত্রাঃ | সমর্থন রঙ | রঙ সমন্বয় |
| ৬৪০৯ কে | 262K (6-বিট) | এক্সঃ0.315; Y:0.325 | |
| সাদা অভিন্নতা: | 1.45 (সর্বোচ্চ ৫ পয়েন্ট) | ||
| ব্যাকলাইট বৈশিষ্ট্যঃ | প্রকার | অবস্থান | জীবন ((ঘন্টা) | পরিমাণ | আকৃতি | প্রতিস্থাপন |
|---|---|---|---|---|---|---|
| সিসিএফএল | এজ লাইট টাইপ (উপরে এবং নীচে) | 50K ((টাইপ) | ২ পিসি | সোজা | পরিবর্তনযোগ্য (LQ0DDB5185) | |
| সিসিএফএল ইলেকট্রিক্যাল: | ইনপুট ভোল্টেজ | ইনপুট বর্তমান | বিদ্যুৎ খরচ | |||
| ৫৫০ ভোল্ট (টাইপ) | 2.0/6.0/6.5mA (মিনিট/টাইপ/ম্যাক্স) | 6.6W (টাইপ) | ||||
| অপারেটিং ফ্রিকোয়েন্সি | স্টার্ট ভোল্টেজ | |||||
| 20/35/60KHz (মিনিট/টাইপ/ম্যাক্স.) | ১২০০/১৪০০ ভোল্ট (সর্বোচ্চ) (Ta=+২৫/0°C) | |||||
| ইন্টারফেস বৈশিষ্ট্যঃ | সিসিএফএল ড্রাইভারের রাজ্য | শারীরিক প্রকার | ইন্টারফেসের অবস্থান | |||
| না. | সংযোগকারী | - | ||||
| ইন্টারফেস বিস্তারিত | ব্র্যান্ড নাম | মডেল নাম | পরিমাণ | পিন | পিন পিচ | পিন কনফিগারেশন |
| জেএসটি | BHR-03VS-1 | ২ পিসি | ৩টি পিন | 4.0 মিমি | BLL-3PINS-HNL | |
| সিগন্যাল ইলেকট্রিকাল: | ইনপুট ভোল্টেজ | ইনপুট বর্তমান | বিদ্যুৎ খরচ | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (টাইপ) ((VCC) | 180/180mA (টাইপ) (ICC) | - | ||||
| ডিসপ্লে সিগন্যালের ভোল্টেজঃ | VIL≤0.9V; 2.5V≤VIH | |||||
| ইন্টারফেস বৈশিষ্ট্যঃ | সিগন্যালের ধরন | শারীরিক প্রকার | ইন্টারফেসের অবস্থান | |||
| সমান্তরাল আরজিবি (1 ch, 6-বিট) | সংযোগকারী | - | ||||
| ইন্টারফেসের বিস্তারিতঃ | ব্র্যান্ড নাম | মডেল নাম | পরিমাণ | পিন | পিন পিচ | পিন কনফিগারেশন |
| এইচআরএস | DF9MA-41P-1V | ১ পিসি | ৪১ পিন | 1.0 মিমি | DRGB-41P1C6B-010D | |
LQ121S1DG11 প্রদর্শন সমর্থন করে800 ((RGB) × 600(এসভিজিএ) ৪ঃ৩ (ডাব্লুঃএইচ) আকারের অনুপাত সহ, যার পিক্সেলগুলি আরজিবি উল্লম্ব স্ট্রিপে সাজানো হয়েছে। যান্ত্রিক বিবরণ হিসাবে, এটিতে 246 ((ডাব্লু) × 184.5 ((এইচ) মিমি সক্রিয় অঞ্চল রয়েছে, আকারের আকার 290 ((ডাব্লু) × 225 ((এইচ) × 13।7 ((D) মিমি, 249.0 ((W) × 187.5 ((H) মিমি দেখার ক্ষেত্রের আকার, অ্যান্টিগ্লার (হেজ 28%) এর পৃষ্ঠ চিকিত্সা সহ, হার্ড লেপ (3H), 830g এর নেট ওজন (টাইপ) । একটি টিএন, সাধারণত সাদা, ট্রান্সমিসিভ এলসিএম পণ্য হিসাবে,LQ121S1DG11 250 cd/m2 প্রদর্শন উজ্জ্বলতা 300 প্রদান করতে পারেন০১ ট্রান্সমিসিভ কন্ট্রাস্ট রেসিও, ৬০/৬০/45/55 (টাইপ) ((CR≥১০) (এল/আর/ইউ/ডি) দেখার কোণ, সেরা দেখার দিক ৬ টায়, এবং প্রতিক্রিয়া সময় ১৫/৩০ (টাইপ) ((Tr/Td) এমএস।ধূসর স্কেল বা উপ-পিক্সেলের উজ্জ্বলতা প্রতিটি বিন্দু জন্য একটি 6-বিট ধূসর স্কেল সংকেত সঙ্গে নির্ধারিত হয়, এইভাবে 262K রঙের একটি প্যালেট উপস্থাপন করে। এই পণ্যটি 2 পিসি সিসিএফএল গ্রহণ করেছে কারণ এটি ব্যাকলাইট সিস্টেম যা এজ লাইট টাইপ (উপরে এবং নীচে) হিসাবে স্থাপন করা হয়েছিল এবং 50K ঘন্টা কাজের জীবনকাল রয়েছে,বাহ্যিক ব্যাকলাইট ড্রাইভার অতিরিক্ত প্রয়োজন.
