পণ্যের বিবরণ:
|
প্যানেল আকার: | 15.0 " | প্যানেল মডেল: | LQ150X1LX9A |
---|---|---|---|
সমাধান: | 1024 (আরজিবি) × 768, এক্সজিএ, 85 পিপিআই | প্যানেল টাইপ: | a-Si TFT-LCD, LCM |
উজ্জ্বলতা: | 400 সিডি / এম² (টাইপ।) | দেখার কোণ: | 85/85/85/85 (টাইপ।) (CR≥10) |
পৃষ্ঠতল: | অ্যান্টিগ্লেয়ার (ধূসর 3%), হার্ড লেপ (3 এইচ) | বাতি টাইপ: | ডাব্লুএইচএলইডি, 70K ঘন্টা, এলইডি ড্রাইভার সহ |
সিগন্যাল ইন্টারফেস: | এলভিডিএস (1 সিএইচ, 8-বিট), 20 পিন সংযোগকারী | পরিবেশ: | Operating Temp.: -20 ~ 70 °C ; অপারেটিং টেম্প .: .: -20 ~ 70 ° C; Storage Temp.: -2 |
লক্ষণীয় করা: | এক্সজিএ ইন্ডাস্ট্রিয়াল এলসিডি প্যানেল,এসভিজিএ শার্প টিএফটি এলসিডি স্ক্রিন |

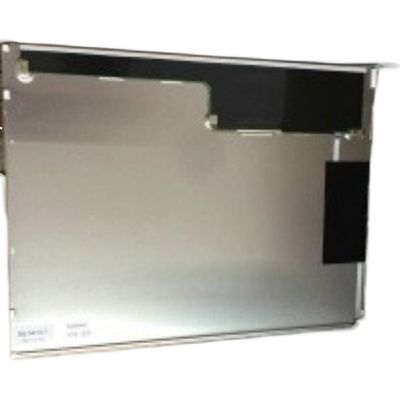

LQ150 সিরিজ LQ150X1LX9A LQ150X1LX96 LQ150X1LX95
মৌলিক তথ্য : | প্রস্তুতকারক | প্যানেল মডেল | প্যানেল প্রকার | উপনাম |
---|---|---|---|---|
SHARP | LQ150X1LX9A | a-Si TFT-LCD, LCM | - | |
পরিবেশ: | RoHS রাজ্য | অপারেটিং টেম্প | স্টোরেজ টেম্প | কম্পন স্তর |
-20 ~ 70 ° সে | -25 ~ 70 ° C |
মৌলিক তথ্য : | আলোকসজ্জা (সিডি / এম²) | কোণ দেখার জন্য (এল / আর / ইউ / ডি) | প্রতিক্রিয়া সময় (এমএস) |
---|---|---|---|
400 (টাইপ।) | 85/85/85/85 (টাইপ।) (CR≥10) | 35 (টাইপ।) (টিআর + টিডি) | |
সেরা দেখুন | প্রদর্শন মোড | বিপরীত অনুপাত | |
প্রতিসম | এএসভি, সাধারণত কালো, ট্রান্সমিসিভ | 1500: 1 (টাইপ।) (ট্রান্সমিসিভ) | |
অসম্পূর্ণ রঙ: | না হবে | রঙ প্রদর্শন করুন | সাদা সমন্বয় |
7274 কে | 16.2 এম (6-বিট + এফআরসি) | এক্স: 0.300;Y: 0.325 | |
1931 রঙিন গ্যামল্ট: | এনটিএসসি অনুপাত | এসআরজিবি কভারেজ | অ্যাডোব আরজিবি কভারেজ |
70% | ৯১% | 72% | |
ডিসিআই-পি 3 কভারেজ | রেক .2020 কভারেজ | মন্তব্য | |
73% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
সাদা বৈচিত্র: | 1.33 (সর্বোচ্চ।) (5 পয়েন্ট) |
প্যানেলের আকার: | 15.0 " | |||
---|---|---|---|---|
পিক্সেল বৈশিষ্ট্য: | পিক্সেল ফর্ম্যাট | পিক্সেল কনফিগারেশন | পিক্সেল পিচ (মিমি) | ডট পিচ (মিমি) |
1024 (আরজিবি) × 768 [এক্সজিএ] | আরজিবি উল্লম্ব স্ট্রাইপ | 0.297 × 0.297 [85 পিপিআই] | 0.099 × 0.297 | |
যান্ত্রিক আকার: | সক্রিয় অঞ্চল (মিমি) | বেজেল এরিয়া (মিমি) | বাহ্যরেখা মাত্রা (মিমি) | বাহ্যরেখার গভীরতা (মিমি) |
304.128 (এইচ) × 228.096 (ভ) | 307.4 (এইচ) × 231.3 (ভ) | 326.5 (এইচ) × 253.5 (ভ) | 9.6 ± 0.5 মিমি | |
রূপরেখা বৈশিষ্ট্য: | ফর্ম ফ্যাক্টর | ওরিয়েন্টেশন | আনুমানিক অনুপাত | শেপ স্টাইল |
সমতল আয়তক্ষেত্র | ল্যান্ডস্কেপ টাইপ | 4: 3 (এইচ: ভি) | ||
মাউন্টিং: | বাম দিকে, ডান বেজেলের পাশের মাউন্টিং গর্ত (4-এম 3) | |||
অন্যান্য বিশদ: | ওজন | প্যানেল কভার | চিকিত্সা | |
950 গ্রাম (সর্বাধিক) | - | অ্যান্টিগ্লেয়ার (ধূসর 3%), হার্ড লেপ (3 এইচ) |
বিপরীত স্ক্যান: | হ্যাঁ (180 °) |
---|---|
উল্লম্ব ফ্রিকোয়েন্সি: | 60Hz |
ল্যাম্প বৈশিষ্ট্য: | প্রকার | অবস্থান | পরিমাণ | আকার | জীবন (সময়) | ল্যাম্প এক্সচেঞ্জ |
---|---|---|---|---|---|---|
WLED | এজ আলোর প্রকার | - | - | 70 কে (টাইপ।) | প্রতিস্থাপনযোগ্য | |
ইন্টারফেস বৈশিষ্ট্য: | অবস্থান | ব্যাকলাইট ড্রাইভার | প্রকার | |||
- | এলইডি ড্রাইভার সহ | সংযোগকারী | ||||
ইন্টারফেস বিস্তারিত: | ব্র্যান্ড | মডেল | পিন পিচ | পিন পরিমাণ | পরিমাণ | কনফিগারেশন |
জেএসটি | SM06B-SHLS-TF | 1.0 মিমি | 6 পিন | 1 পিসি | ||
ড্রাইভার বৈদ্যুতিক: | ভোল্টেজ সরবরাহ | বর্তমান সরবরাহ | শক্তি খরচ | |||
12.0V (টাইপ।) | 0.73 / 1.1A (টাইপ। / ম্যাক্স।) | - |
প্যানেল ড্রাইভিং বৈদ্যুতিক: | ভোল্টেজ সরবরাহ | বর্তমান সরবরাহ | শক্তি | |||
---|---|---|---|---|---|---|
3.3V (টাইপ।) | 380 / 500mA (টাইপ। / ম্যাক্স।) | - | ||||
ইন্টারফেস বৈশিষ্ট্য: | অবস্থান | সিগন্যাল | প্রকার | |||
- | এলভিডিএস (1 সিএইচ, 8-বিট) | সংযোগকারী | ||||
সংযোজক বিশদ: | ব্র্যান্ড | মডেল | পিন পিচ | পিন পরিমাণ | পরিমাণ | কনফিগারেশন |
এইচআরএস | DF14H-20P-1.25H | 1.25 মিমি | 20 পিন | 1 পিসি | LVDS-20P1C8B-010G |
LQ150X1LX9A প্রদর্শন সমর্থন করে 1024 (আরজিবি) × 768(এক্সজিএ) 4: 3 (ডাব্লু: এইচ) এর অনুপাত সহ, যার পিক্সেলগুলি আরজিবি উল্লম্ব স্ট্রাইপে সাজানো আছে।যান্ত্রিক বিশদ হিসাবে, এটি সক্রিয় অঞ্চল 304.128 (ডাব্লু) × 228.096 (এইচ) মিমি, 326.5 (ডাব্লু) × 253.5 (এইচ) × 10.1 (ডি) মিমি এর আউটলাইন আকার, 307.4 (ডাব্লু) এর আয়তনের আয়তন × 231.3 বৈশিষ্ট্যযুক্ত (এইচ) মিমি, অ্যান্টিগ্লেয়ার (ধূসর 3%) এর পৃষ্ঠের ট্রামেন্ট সহ, কঠোর আবরণ (3 এইচ), 950 গ্রাম (সর্বোচ্চ) এর ওজন।এএসভি হিসাবে, সাধারণত কালো, ট্রান্সমিসিভ এলসিএম পণ্য, LQ150X1LX9A 400 সিডি / এম² ডিসপ্লের উজ্জ্বলতা প্রদান করতে পারে 1500: 1 ট্রান্সিমিসিভ কনট্রাস্ট অনুপাত, 85/85/85/85 (টাইপ।) (সিআর 10) (এল / আর / ইউ / ডি) দেখার কোণ, প্রতিসমের উপর সর্বোত্তম দেখার দিক এবং 35 (টাইপ।) (টিআর + টিডি) এমএস এর প্রতিক্রিয়া সময়।ধূসর স্কেল বা উপ-পিক্সেলের উজ্জ্বলতা প্রতিটি বিন্দুর জন্য 6-বিট + এফআরসি ধূসর স্কেল সংকেত দিয়ে নির্ধারিত হয়, এভাবে রঙের গামুট 70% (এনটিএসসি) এর পারফরম্যান্স সহ 16.2 এম রঙের একটি প্যালেট উপস্থাপন করে।এই পণ্যটি ডাব্লুএইচএলইডকে ব্যাকলাইট সিস্টেমে হিসাবে গ্রহণ করেছিল যা এজ আলোর ধরণের হিসাবে স্থাপন করা হয়েছিল এবং LED ড্রাইভার সহ 70k ঘন্টা কর্মজীবনের সময় রাখে।এলকিউ 150 এক্স 1 এলএক্স 9 এ এলভিডিএস (1 সিএইচ, 8-বিট) ব্যবহার করে কারণ এটি সিগন্যাল ইনপুটিং সিস্টেমে, যা 20 পিনের সাথে সংযোগকারী 3.3V (টাইপ।) এর পাওয়ার সাপ্লাই ভোল্টেজের সাথে সংযুক্ত থাকে।
