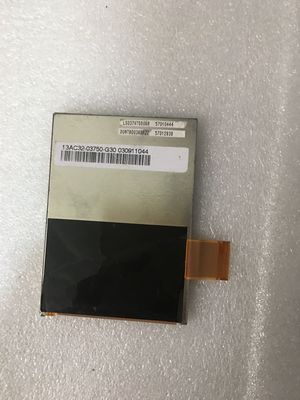

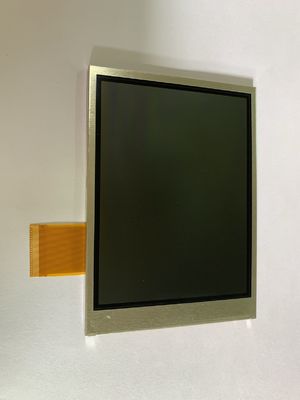

পণ্যের বিবরণ:
|
মডেল: | LS037V7DD06R | উজ্জ্বলতা: | 100 সিডি / এম² |
---|---|---|---|
সমাধান: | 480 (আরজিবি) × 640, ভিজিএ, 217 পিপিআই | প্যানেল টাইপ: | সিজি-সিলিকন, এলসিএম |
বেজেল খোলা: | 59.8 (ডাব্লু) × 78.5 (এইচ) মিমি | বাহ্যরেখা আকার: | 65 (ডাব্লু) × 90 (এইচ) মিমি |
আয়তন: | 3.7 " | সিগন্যাল ইন্টারফেস: | সমান্তরাল আরজিবি (1 চ, 6-বিট), 51 পিন এফপিসি |
ফ্রিকোয়েন্সি: | 60HZ | পরিবেশ: | Operating Temp.: -10 ~ 60 °C ; অপারেটিং টেম্প্প .: -10 ~ 60 ° সে; Storage Temp.: -2 |
লক্ষণীয় করা: | সিসিএফএল এলভিডিএস শিল্প এলসিডি প্যানেল,কিউভিজিএ শার্প টিএফটি এলসিডি ডিসপ্লে |

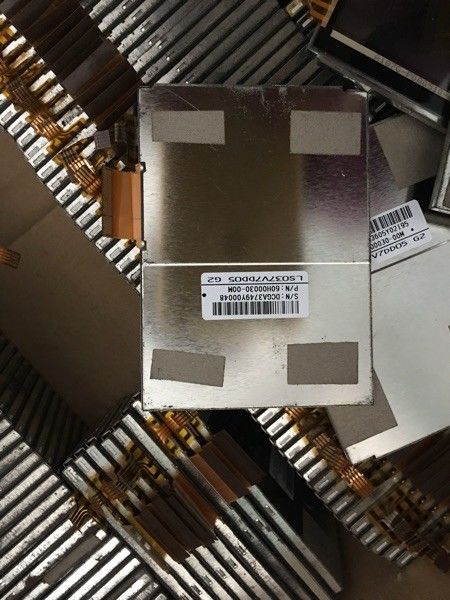

LS037 সিরিজ LS037V7DD06R LS037V7DD06 LS037V7DD05
মৌলিক তথ্য : | পরিচিতিমুলক নাম | ণশড | প্রকার | মডেল এলিয়াস |
---|---|---|---|---|
SHARP | LS037V7DD06R | সিজি-সিলিকন, এলসিএম | - | |
সর্বাধিক রেটিং: | RoHS | অপারেটিং তাপমাত্রা | সংগ্রহস্থল তাপমাত্রা | কম্পন স্তর |
-10 ~ 60 ° সে | -20 ~ 70 ° সে | - |
পর্দার আকার: | 3.7 " | |||
---|---|---|---|---|
পিক্সেল বৈশিষ্ট্য: | পিক্সেল নম্বর | পিক্সেল ফর্ম্যাট | ডট পিচ (H × V) | পিক্সেল পিচ (H × V) |
480 (আরজিবি) × 640, ভিজিএ | আরজিবি উল্লম্ব স্ট্রাইপ | 0.039 × 0.117 মিমি | 0.117 × 0.117 মিমি [217PPI] | |
যান্ত্রিক আকার: | প্রদর্শন অঞ্চল (H × V) | বেজেল খোলার (H × V) | সামগ্রিক মাত্রা (H × V) | সামগ্রিক গভীরতা |
56.16 × 74.88 মিমি | 59.8 × 78.5 মিমি | 65 × 90 মিমি | 3.35 মিমি | |
রূপরেখা বৈশিষ্ট্য: | ফর্ম শেপ | অনুপাত অনুপাত (এইচ: ভি) | ওরিয়েন্টেশন | শেপ স্টাইল |
সমতল আয়তক্ষেত্র | 3: 4 | প্রতিকৃতি টাইপ | ||
অন্যান্য বিশেষ: | ভর | প্যানেল কভার | সারফেস চিকিত্সা | |
39.0g | - | - |
সিগন্যাল বৈদ্যুতিক: | ইনপুট ভোল্টেজ | ইনপুট কারেন্ট | শক্তি খরচ | |||
---|---|---|---|---|---|---|
5.0 / 3.3 / 8.0 / -4.0 / -8.0V (টাইপ।) (ভিএসএইচএ / ভিএসএইচডি / ভিডিডি / ভিএসডিডি / জিভিএসএস) | 5.5 / 2.3 / 0.7 / 0.6 / 0.1mA (টাইপ।) (আইএসএএসএ / আইএসএইচডি / আইডিডি / আইএসএসডি / জিআইএসএস) | - | ||||
প্রদর্শন সংকেতের জন্য ভোল্টেজ: | 0≤VIL≤0.2VSHD;0.8VSHD≤VIH≤VSHD | |||||
ইন্টারফেস বৈশিষ্ট্য: | সিগন্যাল প্রকার | শারীরিক প্রকার | ইন্টারফেস অবস্থান | |||
সমান্তরাল আরজিবি (1 চ, 6-বিট) | এফপিসি | - | ||||
ইন্টারফেস বিস্তারিত: | পরিচিতিমুলক নাম | ণশড | পরিমাণ | পিনস | পিন পিচ | পিন কনফিগারেশন |
1 পিসি | 51 পিন | 0.3 মিমি |
মৌলিক তথ্য : | আলোকসজ্জা | কাজের মোড | বিপরীত অনুপাত |
---|---|---|---|
100 সিডি / এম² (টাইপ।) | টিএন, সাধারণত হোয়াইট, ট্রান্সফেক্টিভ | 100: 1 (টাইপ।) (সংক্রমণকারী) 5: 1 (টাইপ।) (প্রতিবিম্বিত) | |
এখানে ভাল দেখুন | দেখার কোণ | প্রতিক্রিয়া সময় | |
6 টা বাজে | 40/40/40/40 (টাইপ।) (CR≥10) | 30/50 (টাইপ।) (টিআর / টিডি) (এমএস) | |
অসম্পূর্ণ রঙ: | না হবে: | সমর্থন রঙ | রঙ সমন্বয় |
9480 কে | 262 কে (6-বিট) | এক্স: 0.280;Y: 0.300 | |
কর্মক্ষমতা : | 3 ডি প্রযুক্তি | আউটডোর দৃশ্যমানতা | প্রতিবিম্ব |
- | সানলাইট পঠনযোগ্য | 4.0 / 6.0% (মিনিট / টাইপ।) |
পিছনে আলো বৈশিষ্ট্যগুলি: | প্রকার | অবস্থান | জীবন (সময়) | পরিমাণ | আকার | প্রতিস্থাপন |
---|---|---|---|---|---|---|
WLED | এজ আলোর প্রকার | - | - | 1 স্ট্রিং | - | |
WLED বৈদ্যুতিক: | ইনপুট ভোল্টেজ | ইনপুট কারেন্ট | শক্তি খরচ | |||
32.4 / 37.8V (টাইপ। / ম্যাক্স।) | 15 / 20mA (টাইপ। / ম্যাক্স।) | 486mW (টাইপ।) | ||||
ইন্টারফেস বৈশিষ্ট্য: | ডাব্লুএলইডি ড্রাইভার স্টেট State | শারীরিক প্রকার | ইন্টারফেস অবস্থান | |||
না | প্যানেল সংকেত ইন্টারফেস অন্তর্ভুক্ত | - |
রিফ্রেশ রেট: | 60Hz |
---|---|
বিপরীত স্ক্যান: | হ্যাঁ (ইউ / ডি, এল / আর) |
প্যাকেজ বক্স: | পরিমাণ | ওজন | আকার (L × W × H) |
---|---|---|---|
100 পিসি / বাক্স | 7.9 কেজি | 575 × 360 × 225 মিমি (L × W × H) |
LS037V7DD06R ডিসপ্লে সমর্থন করে 480 (আরজিবি) × 640(ভিজিএ) 3: 4 (ডাব্লু: এইচ) এর অনুপাত সহ, যার পিক্সেলগুলি আরজিবি উল্লম্ব স্ট্রাইপে সাজানো আছে।যান্ত্রিক বিশদ হিসাবে, এটির সক্রিয় ক্ষেত্রটি 56.16 (ডাব্লু) × 74.88 (এইচ) মিমি, 65৫ (ডাব্লু) × 90 (এইচ) মিমি এর বাহ্যরেখা আকার, 59.8 (ডাব্লু) × 78.5 (এইচ) মিমি এর আয়তনের আয়তন, নেট ওজন 39.0g।একটি টিএন হিসাবে, সাধারণত হোয়াইট, ট্রান্সফেক্টিভ এলসিএম পণ্য, LS037V7DD06R 100 সিডি / এম² ডিসপ্লের উজ্জ্বলতা 100: 1 ট্রান্সমিসিসিভ কনট্রাস্ট অনুপাত, 5: 1 (টাইপ) প্রতিবিম্বিত কনট্রাস্ট অনুপাত, 40/40/40/40 (টাইপ) সরবরাহ করতে পারে (টাইপ) ( CR≥10) (এল / আর / ইউ / ডি) দেখার কোণ, 6 টা বাজে সেরা দেখার দিকনির্দেশ, এবং 30/50 (টাইপ।) (টিআর / টিডি) এমএস এর প্রতিক্রিয়া সময়।ধূসর স্কেল বা উপ-পিক্সেলের উজ্জ্বলতা প্রতিটি বিন্দুর জন্য 6-বিট ধূসর স্কেল সংকেত দিয়ে নির্ধারিত হয়, এইভাবে 262 কে রঙের একটি প্যালেট উপস্থাপন করে।এই পণ্যটি ডাব্লুএইচএলইডি গ্রহণ করেছে কারণ এটি ব্যাকলাইট সিস্টেমে যা এজ আলোর ধরণ হিসাবে স্থাপন করা হয়েছিল, বহিরাগত ব্যাকলাইট ড্রাইভার অতিরিক্ত প্রয়োজন হয়।LS037V7DD06R সমান্তরাল আরজিবি (1 সিএইচ, 6-বিট) ব্যবহার করে এটি সিগন্যাল ইনপুটিং সিস্টারাম হিসাবে ব্যবহার করে, যা 5.0 / 3.3 / 8.0 / -4.0 / -8.0V এর পাওয়ার সাপ্লাই ভোল্টেজের সাথে 51 পিন এফপিসি দ্বারা সংযুক্ত হয় (টাইপ।)
