এনএলটি 6.5 "300 সিডি / এম 2 এলসিএম 800 × 600 শিল্প এনইসি ডিসপ্লে এনএল 8060 বিসি 16-01

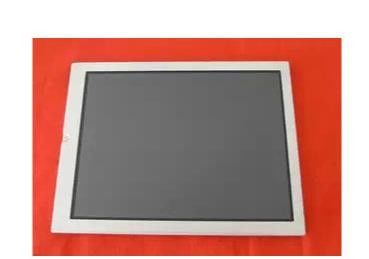

বড় ইমেজ : এনএলটি 6.5 "300 সিডি / এম 2 এলসিএম 800 × 600 শিল্প এনইসি ডিসপ্লে এনএল 8060 বিসি 16-01

পণ্যের বিবরণ:

উৎপত্তি স্থল:	জাপান
পরিচিতিমুলক নাম:	NEC
সাক্ষ্যদান:	ISO9001
মডেল নম্বার:	NL8060BC16-01

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1pcs
প্যাকেজিং বিবরণ:	স্ট্যান্ডার্ড প্যাকিং
ডেলিভারি সময়:	1-2 দিন
পরিশোধের শর্ত:	টিটি / পেপাল / ওয়েস্টার্নিউশন / এসক্রো
যোগানের ক্ষমতা:	800pcs

যোগাযোগ

এনএলটি 6.5 "300 সিডি / এম 2 এলসিএম 800 × 600 শিল্প এনইসি ডিসপ্লে এনএল 8060 বিসি 16-01

বিবরণ

মডেল নম্বার:	NL8060BC16-01	তরবার:	এনইসি
আয়তন:	6.5inch	সমাধান:	800 × 600RGB
উজ্জ্বলতা:	300cd / মি 2	বাতি টাইপ:	WLED
তাপমাত্রা সীমা:	Operating Temperature: -20 ~ 70 °C ; অপারেটিং তাপমাত্রা: -20 ~ 70 ° C; Storage Temp
লক্ষণীয় করা:	এলসিএম 800 × 600 ইন্ডাস্ট্রিয়াল এনইসি ডিসপ্লে , এনএলটি 6.5 "ইন্ডাস্ট্রিয়াল এনইসি ডিসপ্লে , 300 সিডি / এম 2 এলসিডি ডিসপ্লে প্যানেল

NEC NL8060BC16-01 আবেদনের বিবরণ

মৌলিক তথ্য :	প্যানেল ব্র্যান্ড প্যানেল মডেল NL8060BC16-01 তির্যক আকার 6.5 " প্রয়োগ প্যানেল প্রকার a-Si TFT-LCD, LCM মডেল এলিয়াস -
নির্ভরযোগ্যতা:	অপারেটিং টেম্প -20 ~ 70 ° সে স্টোরেজ টেম্প -30 ~ 80। C RoHS রাজ্য কম্পন রেটিং 2.0G (19.6 মি / s²)

NEC NL8060BC16-01 যান্ত্রিক বিশদ

পিক্সেল বৈশিষ্ট্য:	পিক্সেল ফর্ম্যাট 800 (আরজিবি) × 600, এসভিজিএ ডট পিচ 0.055 × 0.165 মিমি (এইচ × ভি) কনফিগারেশন আরজিবি উল্লম্ব স্ট্রাইপ পিক্সেল পিচ 0.165 × 0.165 মিমি (এইচ × ভি) [153PPI]
যান্ত্রিক আকার:	প্রদর্শনী এলাকা 132 × 99 মিমি (এইচ × ভি) বেজেল অঞ্চল 135.5 × 102.4 মিমি (এইচ × ভি) আউটলাইন ডিম 153 × 118 মিমি (এইচ × ভি) রূপরেখা গভীরতা 8.2 (টাইপ।) মিমি
রূপরেখা বৈশিষ্ট্য:	ফর্ম ফ্যাক্টর সমতল আয়তক্ষেত্র ওরিয়েন্টেশন ল্যান্ডস্কেপ টাইপ আনুমানিক অনুপাত 4: 3 (এইচ: ভি) শেপ স্টাইল
গর্ত এবং বন্ধনী:	সাইড মাউন্টিং গর্ত (4-এম 2)
অন্যান্য বৈশিষ্ট্য :	ওজন 150/160 গ্রাম (টাইপ। / ম্যাক্স।) পৃষ্ঠতল সাফ, হার্ড লেপ (3 এইচ)

এনইসি NL8060BC16-01 অপটিক্যাল বিশদ

মৌলিক তথ্য :	উজ্জ্বলতা 300 সিডি / এম² (টাইপ।) বৈপরীত্য অনুপাত 150: 1 (টাইপ।) (সংক্রমণকারী) 15: 1 (টাইপ।) (প্রতিবিম্বিত) দেখার কোণ 25/25/25/25 (টাইপ।) (CR≥10) অপটিকাল মোড টিএন, সাধারণত হোয়াইট, ট্রান্সফেক্টিভ দিকনির্দেশ দেখুন - প্রতিক্রিয়া সময় 8/22 (টাইপ।) (টিআর / টিডি) এমএস
রঙ সম্পাদনা:	বর্ণময়তা ডাব্লুএক্স: 0.313;Wy: 0.329 রঙ নম্বর 262 কে / 16.7 এম (6-বিট / 6-বিট + হাই-এফআরসি) রঙ তাপমাত্রা 6485 কে অভিন্নতা 1.25 / 1.40 (টাইপ। / ম্যাক্স .)(5 পয়েন্ট)
1931 রঙিন গ্যামল্ট:	এনটিএসসি অনুপাত ৪০% sRGB 55% কভারেজ অ্যাডোব আরজিবি 41% কভারেজ ডিসিআই-পি 3 41% কভারেজ রেক .2020 30% কভারেজ মন্তব্য sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
অসম্পূর্ণ কর্মক্ষমতা:	আউটডোর দৃশ্যমানতা সানলাইট পঠনযোগ্য প্রেরণ - 3 ডি টাইপ - প্রতিবিম্ব 35% (টাইপ।)

এনইসি NL8060BC16-01 ইলেকট্রনিক্সের বিশদ

ফ্রেম ফ্রিকোয়েন্সি:	60Hz
বিপরীত স্ক্যান:	হ্যাঁ (180 °)
শক্তি খরচ :	4.5 ডাব্লু (টাইপ।)

এনইসি NL8060BC16-01 ব্যাকলাইটের বিশদ

পিছনে আলো বৈশিষ্ট্যগুলি:	ল্যাম্প প্রকার WLED পরিমাণ - লাইফ টাইম 70 কে (টাইপ।) (ঘন্টা) প্রতিস্থাপন প্রতিস্থাপনযোগ্য ল্যাম্প শেপ 4 টি স্ট্রিং অবস্থান এজ আলোর প্রকার
ল্যাম্প বৈদ্যুতিক:	ভোল্টেজ ইনপুট 13.5 / 15.4 / 17.6V (মিনিট / টাইপ। / ম্যাক্স।) বর্তমান ইনপুট 60 / 66mA (টাইপ। / ম্যাক্স।)
ইন্টারফেস বৈশিষ্ট্য:	প্রকার সংযোগকারী অবস্থান - ল্যাম্প ড্রাইভার না
ইন্টারফেস বিস্তারিত:	ব্র্যান্ড মডেল পিন পিচ পিনস পরিমাণ কনফিগারেশন জেএসটি এসএম ০৮ বি-এসআরএসএস-টিবি 1.0 মিমি 8 পিন 1 পিসি BLE-8PINS-ACACACAC

এনইসি NL8060BC16-01 ইন্টারফেসের বিশদ

সিগন্যাল সিস্টারম:	এলভিডিএস (1 সিএইচ, 6/8-বিট) লজিক ভোল্টেজ -
সিগন্যাল বৈদ্যুতিক:	ভোল্টেজ ইনপুট 3.3V (টাইপ।) বর্তমান ইনপুট 230 / 330mA (টাইপ।) (আইসিসি / আইডিডি)
ইন্টারফেস বৈশিষ্ট্য:	প্রকার সংযোগকারী অবস্থান -
সংযোজক বিশদ:	ব্র্যান্ড মডেল পিন পিচ পিনস পরিমাণ কনফিগারেশন জেএই FI-SE20P-HFE 1.25 মিমি 20 পিন 1 পিসি LVDS-20P1C8B-170A

NEC NL8060BC16-01 নির্দিষ্টকরণের উত্স

তথ্যসূত্র উল্লেখ:	ফাইল নাম্বার	সংস্করণ	ভাষা	প্রদানের তারিখ
তথ্যসূত্র উল্লেখ:	ডিওডি-পিপি -1138	1 ম সংস্করণ	ইংরেজি	2011 - 2 - 1
প্যানেলুক সর্বশেষ আপডেট:	2019-12-24 11:44
