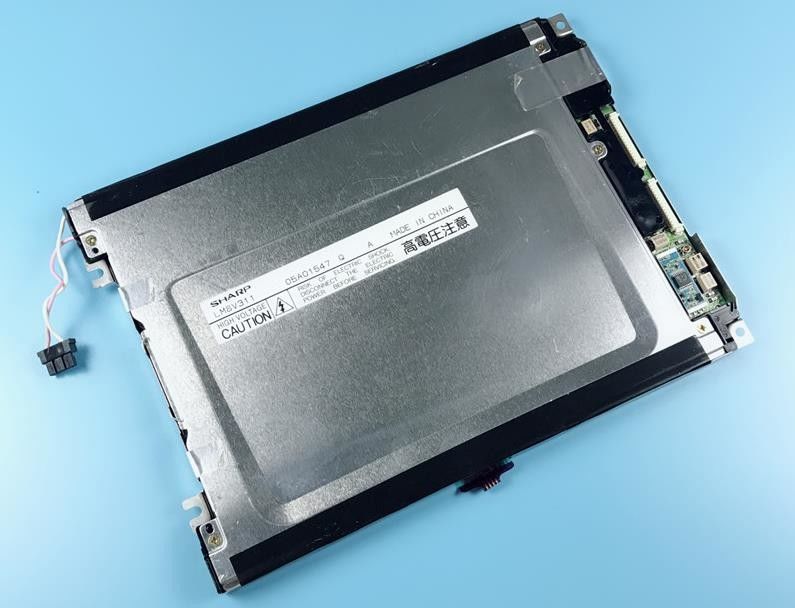

পণ্যের বিবরণ:
|
ণশড: | LM8V311 | প্রস্তুতকারক: | তীব্র |
---|---|---|---|
লুমিন্যান্স: | 55 সিডি / এম² (টাইপ।) | ব্যাকলাইট: | 1 পিসি সিসিএফএল, 25 কে ঘন্টা, কোনও ড্রাইভার নেই |
পর্দার আকার: | 7.7 ইঞ্চি | পিক্সেল নম্বর: | 640 (আরজিবি) 80 480 (ভিজিএ) 103PPI |
সিগন্যাল প্রকার: | সমান্তরাল ডেটা (8-বিট), 29 পিন সংযোগকারী | Max. সর্বোচ্চ। Ratings সৈনিকগণ: | স্টোরেজ টেম্প .: .: 25 ~ 60 ° C অপারেটিং টেম্প .: 0 ~ 40 ° সে |
লক্ষণীয় করা: | কিউভিজিএ 113 পিপিআই শিল্প এলসিডি ডিসপ্লে,ডাব্লুএলইডি এলভিডিএস টিএফটি টাচ প্যানেল,500nits শার্প টিএফটি এলসিডি ডিসপ্লে |
মৌলিক তথ্য : | পরিচিতিমুলক নাম | ণশড | প্রকার | মডেল এলিয়াস |
---|---|---|---|---|
SHARP | LM8V311 | সিএসটিএন-এলসিডি, এলসিএম | - | |
সর্বাধিক রেটিং: | RoHS | অপারেটিং তাপমাত্রা | সংগ্রহস্থল তাপমাত্রা | কম্পন স্তর |
0 ~ 40 ° C | -25 ~ 60 ° C | - |
মৌলিক তথ্য : | আলোকসজ্জা | কাজের মোড | বিপরীত অনুপাত |
---|---|---|---|
55 সিডি / এম² (টাইপ।) | এসটিএন, সাধারণত কালো, ট্রান্সমিসিভ | 30: 1 (টাইপ।) (ট্রান্সমিসিভ) | |
এখানে ভাল দেখুন | দেখার কোণ | প্রতিক্রিয়া সময় | |
- | 30/30/15/30 (টাইপ।) (CR≥5) | 270/80 (টাইপ।) (টিআর / টিডি) (এমএস) | |
অসম্পূর্ণ রঙ: | না হবে: | সমর্থন রঙ | রঙ সমন্বয় |
8841 কে | রঙ | এক্স: 0.275;Y: 0.330 |
পিছনে আলো বৈশিষ্ট্যগুলি: | প্রকার | অবস্থান | জীবন (সময়) | পরিমাণ | আকার | প্রতিস্থাপন |
---|---|---|---|---|---|---|
সিসিএফএল | প্রান্ত আলোর ধরণ (শীর্ষ দিকে) | 25 কে (ন্যূনতম) | 1 পিসি | সোজা | - | |
সিসিএফএল বৈদ্যুতিন: | ইনপুট ভোল্টেজ | ইনপুট কারেন্ট | শক্তি খরচ | |||
490 / 539V (টাইপ। / ম্যাক্স।) | 3.0 / 5.0mA (টাইপ। / ম্যাক্স।) | 1.47W (টাইপ।) | ||||
অপারেটিং ফ্রিকোয়েন্সি | স্টার্টআপ ভোল্টেজ | |||||
30 / 70KHz (মিনিট / ম্যাক্স।) | 700 / 1050V (সর্বাধিক) (টা = + 25/0 ℃) | |||||
ইন্টারফেস বৈশিষ্ট্য: | সিসিএফএল ড্রাইভার স্টেট | শারীরিক প্রকার | ইন্টারফেস অবস্থান | |||
না | সংযোগকারী | - | ||||
ইন্টারফেস বিস্তারিত | পরিচিতিমুলক নাম | ণশড | পরিমাণ | পিনস | পিন পিচ | পিন কনফিগারেশন |
হোন্ডা | কিউজেড-19-3F01 | 1 পিসি | 3 পিন | বিএলএল -৩ পিআইএনএস-এলএনএইচ |
পর্দার আকার: | 7.7 " | |||
---|---|---|---|---|
পিক্সেল বৈশিষ্ট্য: | পিক্সেল নম্বর | পিক্সেল ফর্ম্যাট | ডট পিচ (H × V) | পিক্সেল পিচ (H × V) |
640 (আরজিবি) 80 480, ভিজিএ | আরজিবি উল্লম্ব স্ট্রাইপ | 0.082 × 0.246 মিমি | 0.246 × 0.246 মিমি [103PPI] | |
যান্ত্রিক আকার: | প্রদর্শন অঞ্চল (H × V) | বেজেল খোলার (H × V) | সামগ্রিক মাত্রা (H × V) | সামগ্রিক গভীরতা |
157.42 × 118.06 মিমি | - | 197 × 142.5 মিমি | 9.5 (সর্বাধিক) মিমি | |
রূপরেখা বৈশিষ্ট্য: | ফর্ম শেপ | অনুপাত অনুপাত (এইচ: ভি) | ওরিয়েন্টেশন | শেপ স্টাইল |
সমতল আয়তক্ষেত্র | 4: 3 | ল্যান্ডস্কেপ টাইপ | ||
স্পর্শ প্যানেল: | স্পর্শ বিন্দুতে | সিগন্যাল প্রকার | নিয়ামক | প্রযুক্তি |
- | - | - | 4-তারের প্রতিরোধী স্পর্শ, এফ / জি | |
অন্যান্য বিশেষ: | ভর | প্যানেল কভার | সারফেস চিকিত্সা | |
310 গ্রাম (টাইপ।) | - | - |
সিগন্যাল বৈদ্যুতিক: | ইনপুট ভোল্টেজ | ইনপুট কারেন্ট | শক্তি খরচ | |||
---|---|---|---|---|---|---|
3.3V (টাইপ।) | 40 / 60mA (টাইপ। / ম্যাক্স।) | 130 / 200mW (টাইপ। / ম্যাক্স।) | ||||
প্রদর্শন সংকেতের জন্য ভোল্টেজ: | 0≤VIL≤0.2VDD;0.8VDD≤VIH≤VDD | |||||
ইন্টারফেস বৈশিষ্ট্য: | সিগন্যাল প্রকার | শারীরিক প্রকার | ইন্টারফেস অবস্থান | |||
সমান্তরাল ডেটা (8-বিট) | সংযোগকারী | - | ||||
ইন্টারফেস বিস্তারিত: | পরিচিতিমুলক নাম | ণশড | পরিমাণ | পিনস | পিন পিচ | পিন কনফিগারেশন |
মোলেক্স | 53261-1510 | 1 পিসি | 15 পিন | 1.25 মিমি | ||
মোলেক্স | 53261-1410 | 1 পিসি | 14 পিন | 1.25 মিমি |
LM8V311 প্রদর্শন সমর্থন করে 640 (আরজিবি) 80 480(ভিজিএ) 4: 3 (ডাব্লু: এইচ) এর অনুপাত সহ, যার পিক্সেলগুলি আরজিবি উল্লম্ব স্ট্রাইপে সাজানো আছে।যান্ত্রিক বিশদ হিসাবে, এটির সক্রিয় ক্ষেত্র 157.42 (ডাব্লু) × 118.06 (এইচ) মিমি, 197 এর বাহ্যরেখা আকার (ডাব্লু) × 142.5 (এইচ) মিমি, 310 গ্রাম (টাইপ।) এর নেট ওজন বৈশিষ্ট্যযুক্ত।একটি এসটিএন হিসাবে, সাধারণত কালো, ট্রান্সমিসিভ এলসিএম পণ্য, LM8V311 55 সিডি / এম² ডিসপ্লের উজ্জ্বলতা 30: 1 ট্রান্সমিসিসিভ কনট্রাস্ট অনুপাত, 30/30/15/30 (টাইপ।) (সিআর 5) (এল / আর / ইউ / প্রদান করতে পারে ডি) দেখার কোণ এবং 270/80 (টাইপ।) (টিআর / টিডি) এমএস এর প্রতিক্রিয়া সময়, এভাবে রঙিন রঙের একটি প্যালেট উপস্থাপন করা হয়।এই পণ্যটি 1 পিসি সিসিএফএলকে ব্যাকলাইট সিস্টেমে হিসাবে গ্রহণ করেছে যা এজ আলোর ধরণের (শীর্ষ দিকের) হিসাবে স্থাপন করা হয়েছিল এবং 25K ঘন্টা কর্মজীবনের সময় রয়েছে, বহিরাগত ব্যাকলাইট ড্রাইভার অতিরিক্ত প্রয়োজন হয়।
